大家这样能否实现画出安装孔的目的

录入:edatop.com    点击:
请问大家,这个框(白线+红圈)我是用DXF导入的,现在如果我把白线改成board outline,把红圈改成board cut out ,请问,这样做出来的pcb,红圈那里是不是就是一个孔了?就可以当做螺丝安装孔用了?谢谢

不可以。
红圈改成boardoutline或drill drawinglayer,或直接用器件的方式。

哦,谢谢

,刚才我试了一下你说的,我选了外面白色那个框为boardoutline后,红圈就选不成boardoutline了,也没drill drawinglayer这个选项.....请问你说boardoutline或drill drawinglayer这两个是从那里选的?
我不想用器件方式,因为我觉得那样有点复杂,所以想找个简单的方法。

明天就知道结果了

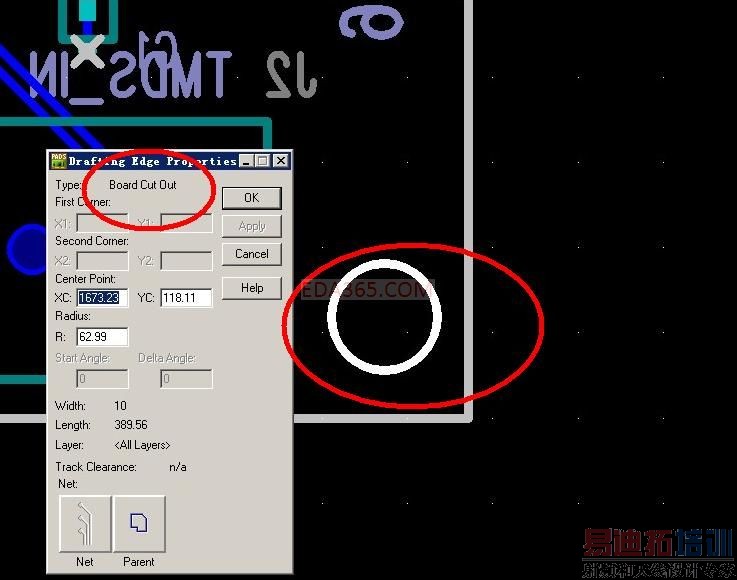

用board cut out 可以的

同意楼上的

我觉得用board cut out 可以啊!

明天就知道结果了
eie 发表于 2010-3-1 14:12

安装定位孔是可以的。
Board cut Out 会把电路板打穿,就等于在上面放了一个通孔PAD
但是是螺丝孔的话就不行,Board cut Out 旁边没有焊盘嘛

多谢各位朋友指点,顺便请教楼上朋友,用螺丝来固定板子的孔为什么没有焊盘就不行?是因为有焊盘就会更加牢固的原因吗?

为了与外壳良好接地, 若无要求,可无视焊盘的存在与否。

原来是这样啊,那么这个与外壳接地的焊盘需要和PCB上的GND接在一起吗?

用board cut out 可以,同意6 楼。
