PADS2007LAYOUT如何输出PDF文档资料

录入：edatop.com 点击：

请教各位pads2007LAYOUT如何输出PDF文档资料

要先安装可产生PDF的软件，
然後在出gerber时（FileCAM…），
在Output Device的Print选择（产生PDF的软件）即可

谢谢，“可产生PDF的软件”指的是PDF软件还是PADS软件，哪里有呀

我的就是在出GERBER时在OUTPUT DEVICE的PRINT选项中没有PDF的选项

Adobe Acrobat(需付费)
PDFCreator
……

是PDF打印机，网上有免费的。我传一个吧。
TinyPDF 1.0.2195.1000.rar

好东西！

谢谢PADS2008了

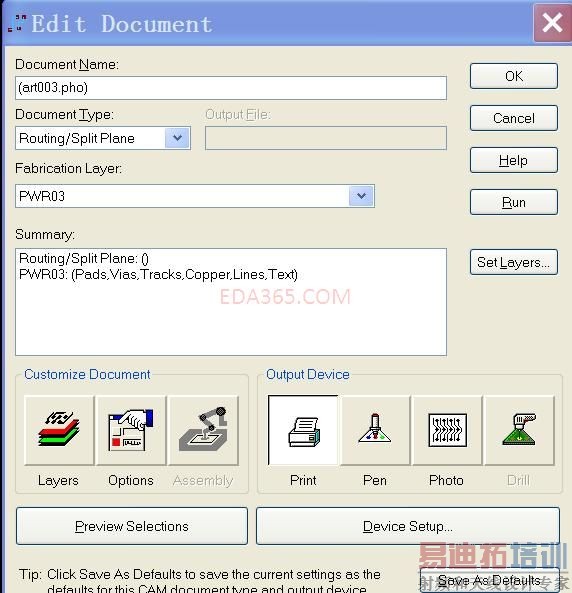

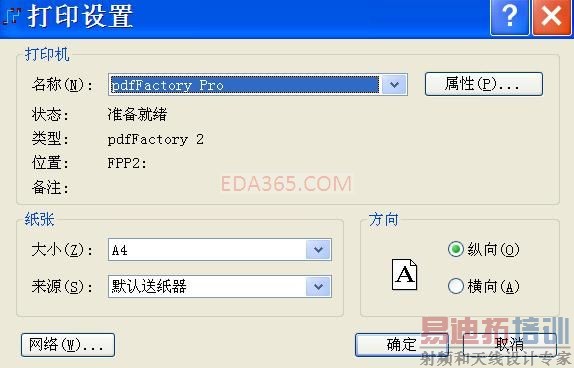

1，电脑安装PDF打印机
2，在PCB的CAM设置中，将output device设置为print.
如图:

谢谢版主写的如此详细！还有个问题不太明白要请教：CAM输出时丝印、阻焊、钢网、钻孔表都有两层？

想抽你

Adobe Acrobat带PDF打印机
