* Warning: deleting single-pin signal +3.3V

录入:edatop.com    点击:

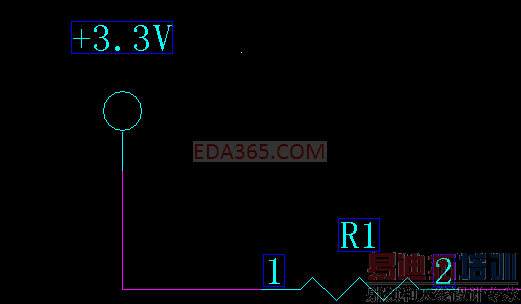

这是什么意思啊,原理图里面好的啊,为什么到了pcb就没有这个网络了呢?请高手赐教

看看这个+3.3V的网络是不是只有这个引脚接了
可能是这个网络名和别的3.3V的网络名不一样
