大家,封装出错问题

录入:edatop.com    点击:

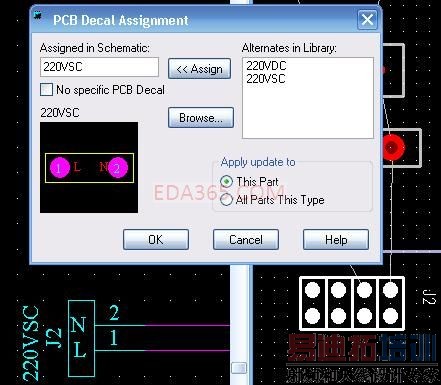

请问大家,在logic和layout建立连接时,我输出网表到layout后,这个元件封装怎么莫名其妙的变了,和logic里设定的封装不一样
还有另一个元件,我在logic里把封装都设定好了,但是在layout中却怎么也找不到该封装,用"S"查找命令也找不到,好像是没从logic输过来。
麻烦大家帮帮忙看看这是怎么回事?

layout这边有没有加载进来这个库?

layout这边加了库的,我的这个图的其他元件都没问题,就这两个有问题

你说的元件封装莫名其妙的变了!是不是在LOGIC分配封装的时候明明是分配这个封装的而到LAYOUT却变另一个去了?如果是这样的话我也遇见过就是有两个同名字的封装只是保存的地方不一致!所有在保存的时候就没有提示说有这个名应该是这样子吧

哦,谢谢

可能是ECO更新的时候没把比较封装勾上,所以其中一个变更过另一个也不会更新

顶4楼
