用了4年的PADS一直没有解决的问题，请支招

pads本身功能其实不是很强大，如果你有这么多要求，allegro才是解决办法。
你说的问题我也遇到过，凑合一下就过去了，心里会有点疙瘩而已。
不过想想是pads也就忍了。

目前PADS就这样，在做等长，和规则管理方面还有很多不足，估计这些问题要解决的话，还要一段时间吧，MENTOR总不可能把PADS做得什么功能都强大，这样的话，就限制了高端产品的发展，所以嘛，只能这样了，

点右键,好像有个switch rules的功能,一个区域到其他规则不用的区域,是有这个问题的.不要太计较这些问题啦.
过孔都是在右键菜单可以选的啊,当然我不是专业画板,但我也用pads画过几个板,感觉确实有些问题很奇怪,但好像总有解决的方案,慢慢琢磨了

目前PADS就这样，在做等长，和规则管理方面还有很多不足

学习中

switch rules

1. 除的用Switch+rules外.router 中的走线是按鼠线走的. 比如 A-B-C 三个PIN 相连. 如果鼠线也是这样的话. 你要从A 走线到C 就会出现连不上的现象.
2. VIA的 自动切换, PADS 应该是没有这个功能.
3. 等长的监控切实没有PIN , 对 PIN. 的.

Switch+rules
这个功能是可以,但这个方法还是很不爽！

一楼的图片没有上传成功或是直接贴的图，所以图片不能显示呀！

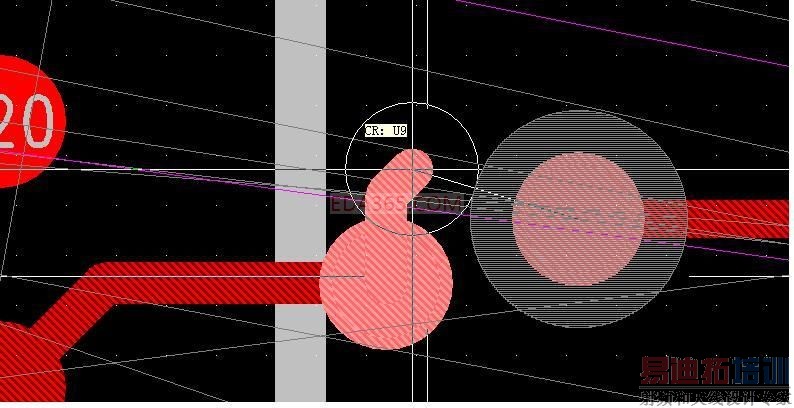

应该是PADS自身的bug吧，这个要是用PADS LAYOUT打开，可以连接，或者是用pads layout 打开后保存一下，再用router打开就也可以连接了
PIN to PIN的长度应该是在layout里选pin pairs然后properties里看长度的吧，或者用ql快捷键看，别的我倒不知道有什么方法了

建议不要用区域/元件规则，即使用switch rules完成了连接，当你想调优化走线时，这个接点的处理会让你抓狂的。走过你就体会到了。
另外pin to pin是可以加规则的（pin pair group），不单可以加规则，还可以人工加“T”点，这个应该算是一个“技巧”了吧。

学习中。

学习中
