ROUTER绕线问题

录入:edatop.com    点击:
大家好,各位在做等长时有什么好的经验吗?我现在遇到很烦人的等长绕线,16根线一组,要求误差长度在200MIL内,表层无法实现,只有走内层,我都反复调了好几次了,总有两三根线超标,来回交换过孔的位置好多次了,要么原来超标的线不超了,可原本不超的现在又超了,烦死了,各位谈谈绕线的高效率办法吧。我是用ROUTER绕线的,这个破工具着实差了点,做等长比较费事,伤神啊。

ROUTER 比PADS 好做等长线。

是很麻烦
做等长的时候,第一先考虑是不是PIN 到PIN 很近
第2, 多留点空间给他们
第3,先把线走出来(555)有点浪费时间,分为以下几步
A:用EXCEL 把每根线都例出来,里面可以查出来哪一根是最长的。
B : 最后去ROUTER里面把16根网络全部设计为同一个整体,在 属性里面写入最大是多小,最小是多小,
C :最后点上整体,ROUTER , 但有个不好,就是层乱绕呀。 要是ROUTER里面能对层里面设计多好呀。
你的就16根,这么少根,我觉得还是用PADS 好些,3根超标了没办法,先连上,最好不要走内层, 最后取个最长的值,其他的13根只好用COPY线路的办法,一个一个COPY上去补短。

我共有四组,每组16根,不走内层的话,表层等长无法实现啊,都是PIN到PIN的线,在内层还可通过过孔交换长短线啊,在表层就不能实现交换了,最多交换附近的两个PIN,我何尝不想表层给走出来啊,因为最长超标的三根线位于最外面,在表层根本无法给交换到里面去,还有你说COPY补短是个什么意思,

如果你的13根线都走内层了。这13板走内层,不反对
你现在的3根线太长了,那其他的13根走线也要跟着变化了,于是就要补短,13根线短可以通过蛇行线饶。这样速度很慢。于是我想到了COPY, 很快。会把13根线,跟你现在的线达到一样的误差了。

怎么个COPY法呢,不是很明白,望能明示

让达人们帮你怎么COPY线路吧,我闪,下班了, 关电脑!

CTRL+C

学习了

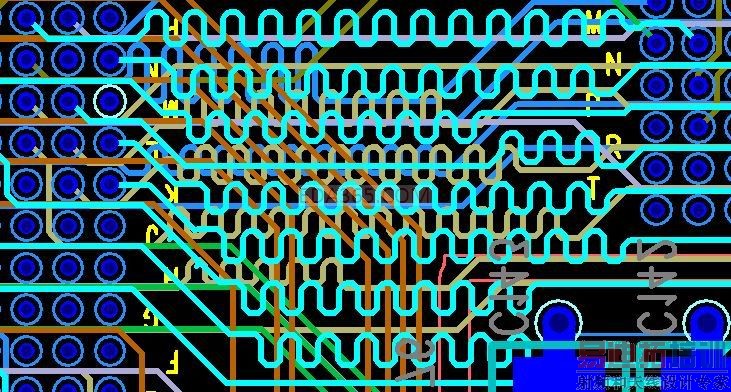

贴个图欣赏一下.

hui fu bu liao han zi a!

具体怎么用,是简单的拷线吗?

hao 东西啊


复制,粘贴,然后将长度超过的那些线缩短。
前提是布局时要留有足够的绕线空间。
