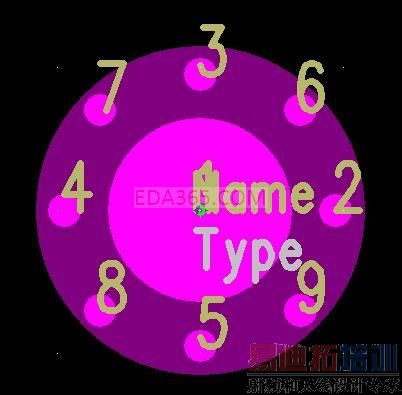

这个焊盘有什么深意吗

录入：edatop.com 点击：

1.除了美观，还有什么优点
2.在双面板上有使用的必要吗

這種中間的鑽孔是NPTH作用是防止錫把孔塞住,但是又要接地所以就用了八個小鑽孔讓它能跟地相接.就是這樣.
雙面板也可以用但接地就麻煩一點.

能防止锡把孔塞住？请问这是怎么实现的？

谢谢biglin

可以增加螺丝孔的焊盘连接强度，不至于拧大力了导致铜箔分离，
上螺丝的时候可以起到一定的锁止作用，防松脱等等。
