网络标号问题?

录入:edatop.com    点击:
在protel 99 中设计原理图时,如果有一段走线太长,为了美观会在两个管脚上加两个同名网络标号证明两个相连。 在pads Logic 中怎么实现? 谢谢。

也用网络标号,走线时点击右键选择off-page,再在弹出的对话框中填入网络名称就可以了

谢谢,感觉这不方便,感觉off-page是原理图与原理图之间连接用的。

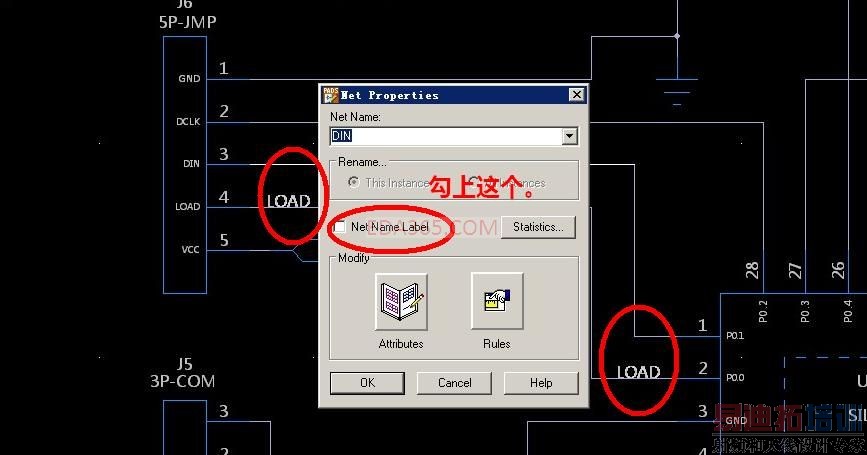

这是不是你要的效果?

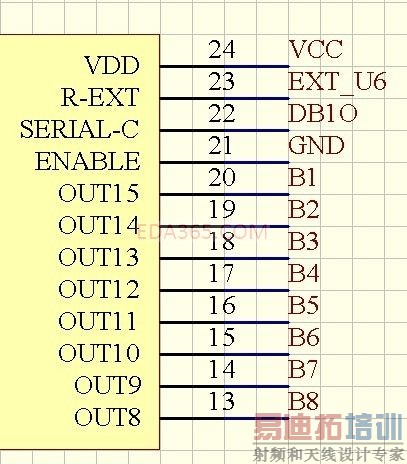

他想要的是这种效果,说实在的,用off-page不如99se的netlabel方便,例如我输入b1,然后一路放下点就是b2,b3。bn了,

楼上就是我的意思。

4楼的那个是怎么设置出来的啊

谢谢啊又学了一招哈哈哈
