pads 过孔和电源层网络一样，为什么在flood 后还是被隔离了，有图
录入：edatop.com 点击：

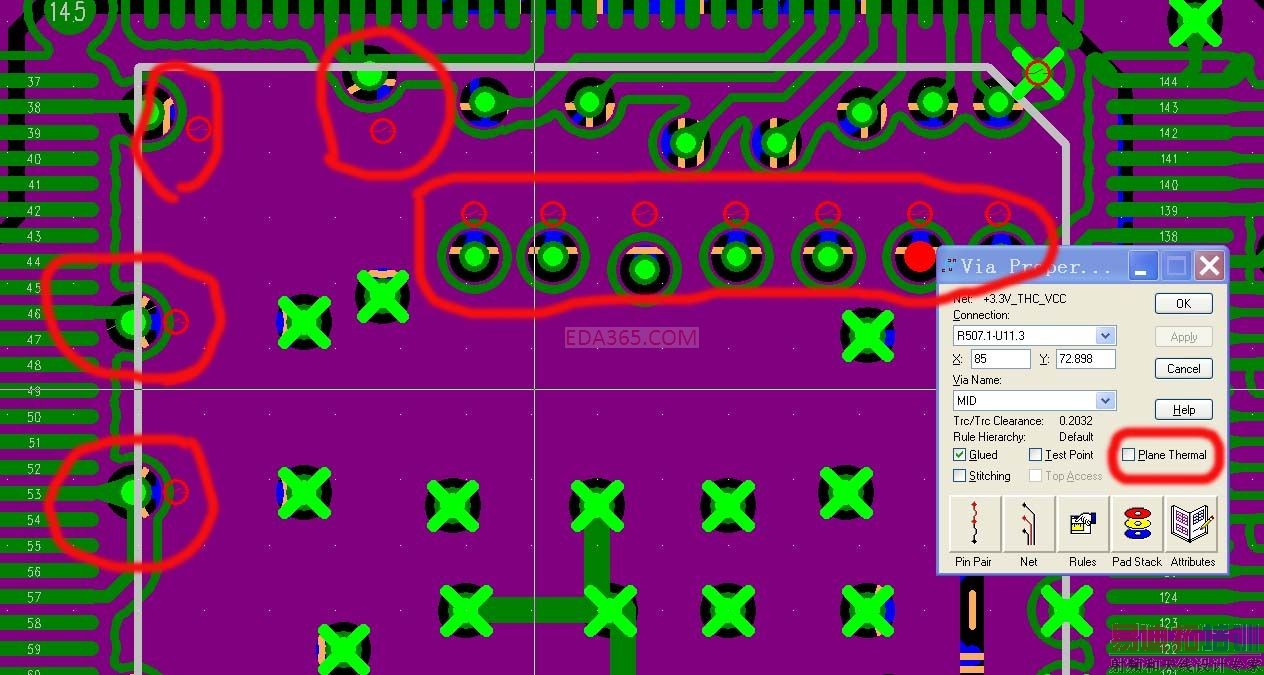

上图红色是电源层（紫色）点亮后的说明
上图是红圈是：本是要和电源层相连的VIA，但是却被隔离了，
不明白是为什么。
请高手指教
看不清楚的，可以点图看大图
自己顶一下
不隔离那不就跟GND网络连接了吗。
你的不是COPPER POUR 吧
to:keling 不隔离那不就跟GND网络连接了吗。
我意思是指：VIA和我本要相连的电源层也隔离了（和GND层是隔离的）
to:wymei1204 你的不是COPPER POUR 吧
你具体指什么呢，能不说细一点
我这个是电源层分割的
自己UP
在Layers Setup設定正確嗎?
再看鋪銅的名字是否一樣?
HI ,网络是一样的
重新打了过孔后，就好了，
应该是你via类型错了更改一下类型就好了
