为什么走线的线宽与我设置的不一样

录入:edatop.com    点击:

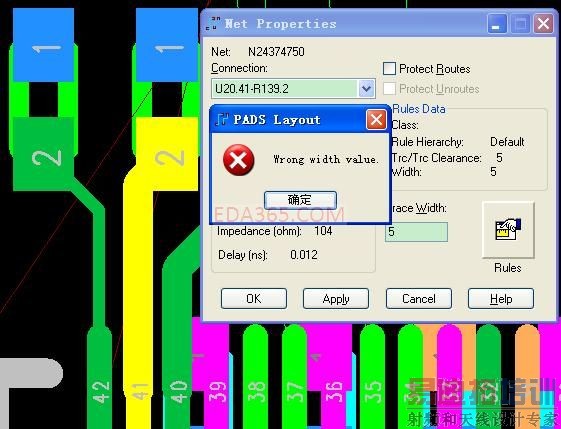

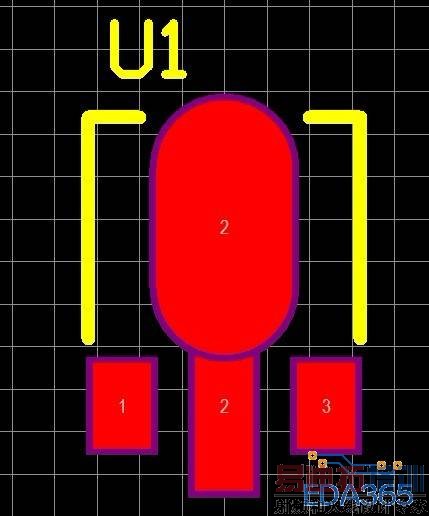

,且器件和网络都没有另外设置,但走线出来都是12mil,如果输入w+5走出来的是5mil;如果不输走出来12mil再进行修改的话出现下图的状况

,提示wrong width value。
请问各位高手有没有遇到过这种状况,请指点一下,先谢了!
我已将附件上传,请大家帮我看看,不胜感激!

有人知道吗?请指点一下,谢谢啦!

确定一下,你是否确置了class或条件规则
最好能将原文件放上来。省得猜来猜去

我已将附件上传,请再帮我看看,不胜感激!

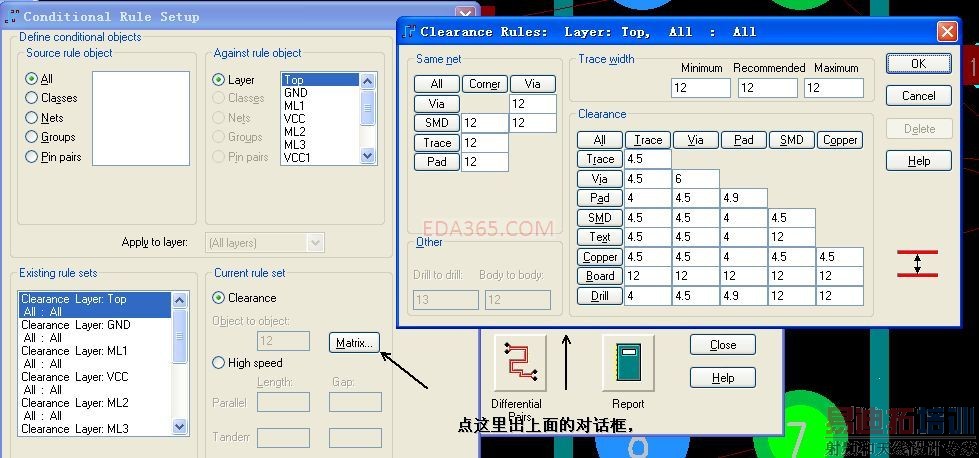

原因已找到,在conditional rules里面设置最大,最小线宽都是12。

谢谢楼上,真的解决了!
