怎样给单个PAD添加网络？
录入：edatop.com 点击：
pads2005中怎样给单个PAD添加网络？
在ECO模式下有个add connection的图标，可以给没有网络的PAD增加net.
在add connection的那个地方 没找到啊，能不能截个图上来看看
是那样子
单个的pad不可以吧？net最少要求有2个pad啊！

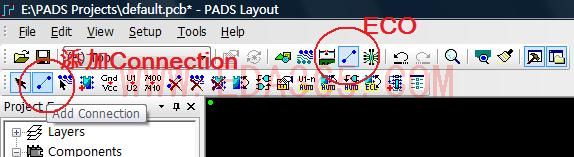

如图，先按ECO按钮，这时候会弹出一个对话框，是关于生成ECO文件的。不用理会，点确定。这时候底下会出现一排新的按钮，第二个就是"添加Connection"按钮。选择之后，先点你要添加网络的那个Pad，会引出一条飞线，把它连在你想要连接的网络上即可。
失败男是对的，还要点击同网络名的另外两个焊盘点
呵呵，就是这样！
单个的PAD无法添加网络。
版主高见
又学会了一招
是啊 ，就是这样 的
