层次原理图内外网络号连不起来？
录入：edatop.com 点击：
有多个相同结构的电路，为便于管理，做了一个层次原理图，然后复制
同样为便于管理，层次原理图内部的IO都用了通用的名称，如AD，在外则具体分别命名为A1A2D1D2，这样所有层次原理图符号内部结构都是完全一样的，可以方便的修改和复制
外面的网络命名好后，层次原理图符号相应的引脚也自动变成对应的具体名称（A1A2D1D2）了，但是内部仍然是通用名称（AD），而且从网络表上来看也确实没有连接上，是不是层次原理图不能简单的复制？
同样为便于管理，层次原理图内部的IO都用了通用的名称，如AD，在外则具体分别命名为A1A2D1D2，这样所有层次原理图符号内部结构都是完全一样的，可以方便的修改和复制
外面的网络命名好后，层次原理图符号相应的引脚也自动变成对应的具体名称（A1A2D1D2）了，但是内部仍然是通用名称（AD），而且从网络表上来看也确实没有连接上，是不是层次原理图不能简单的复制？

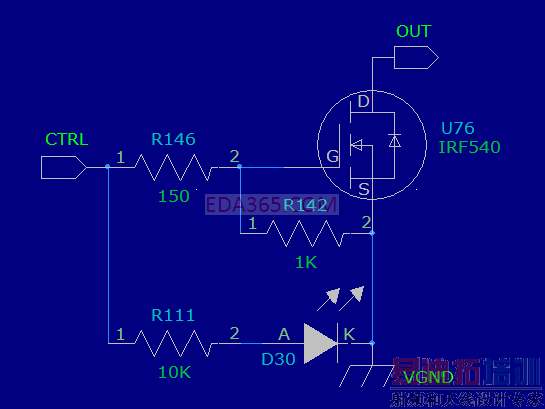

内部的输入是CTRL，输出是OUT，外部则输入连到了MC，输入连到了C

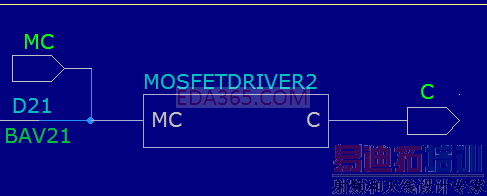

符号上对应的引脚已经自动变成了外部的名称，但实际上内部仍然没有改变，内外并没有连起来
可能是我对padslogic的层次原理图理解的不对，层次图不能简单作为一个元件来用，只是起到分层的作用，而我这样做也是为了省事，因为有太多相同的电路，如果都摊在外面，修改麻烦也不好看
