2种图形机贴有别么?

录入:edatop.com    点击:

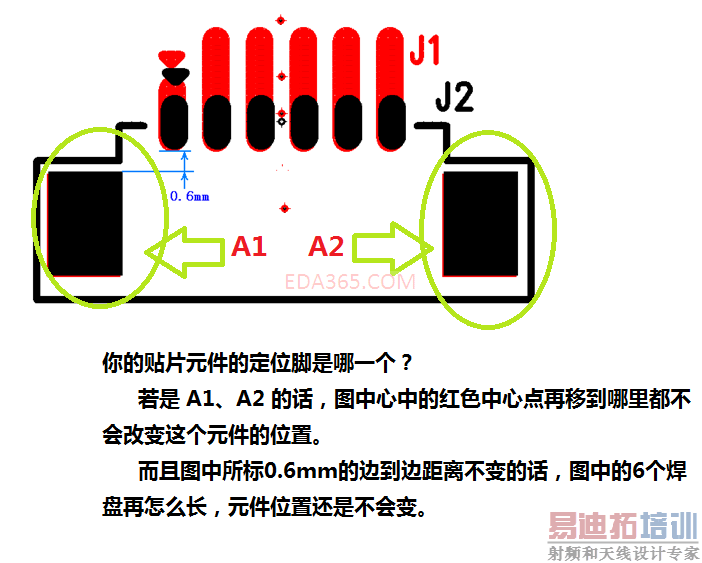

同一个元件的图形,因为J2的伸出端太短,在保持图示0.6mm的距离不变的情况下,加长了引脚长度,调节了下坐标(以图形引脚长的中点为坐标原点)
请问,这两种情况,在机贴提坐标的时候有什么不同呢?图形和元件实物是否错位呢?
多谢!

结构定位不是很苛刻的情况下,可以接受的。

谢谢G。想请教一下,这样的图形在贴实物元件后,能不能达到当初设计加长图形的目的。还有,我觉得这2种贴件后的效果,应该是有区别的。是不是会造成贴片中心上移呢?怎样才能在既加长了引脚前趾的伸长度,又不影响贴片中心坐标呢?


嗯,是的,如果手动输入贴片机贴片信息的话,可以设置以PCB元件图形的定位脚或定位脚的相对偏差值来对应贴片实物元件。但是现在一般都是用软件直接提取出所有贴片元件图形的中心坐标(图形焊盘的中心),这样来对应实物元件中心的。
对贴片技术非常的不了解,哪位老大指点一下迷津。

那你在做元件时不可以把中心点定在两个定位脚的中心吗?
一般情况下,在制作元件时厂家也是按定位脚来给出其它的延伸尺寸的。
