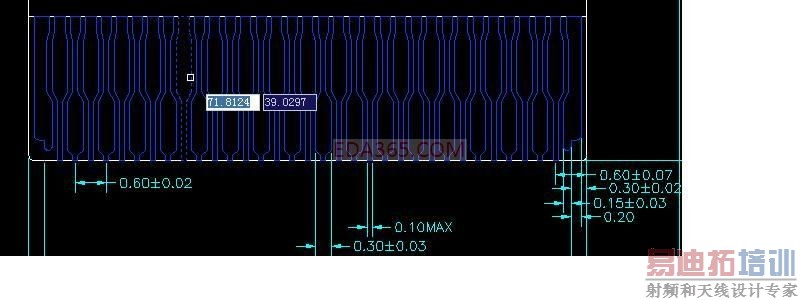

这种封装有什么好方法来画么
录入：edatop.com 点击：
RT,不知道pads有没有什么好方法来画这种类型的封装
这太简单了吧
LS指点下吧
只要按照结构的尺寸，描好四个pad就可以了，其他是一样的可以使用步长功能
那怎么描PAD呢,可否说详细点呢
