开关电源的合理设计技术

　　1 开关电源的分类

　　开关电源分为，隔离与非隔离两种形式，在这里主要谈一谈隔离式开关电源的拓扑形式，在下文中，非特别说明，均指隔离电源。隔离电源按照结构形式不同，可分为两大类：正激式和反激式。反激式指在变压器原边导通时副边截止，变压器储能。原边截止时，副边导通，能量释放到负载的工作状态，一般常规反激式电源单管 多，双管的不常见。正激式指在变压器原边导通同时副边感应出对应电压输出到负载，能量通过变压器直接传递。按规格又可分为常规正激，包括单管正激，双管正 激。半桥、桥式电路都属于正激电路。

　　正激和反激电路各有其特点，在设计电路的过程中为达到最优性价比，可以灵活运用。一般在小功率场合可选用反激式。稍微大一些可采用单管正激电路，中等功 率可采用双管正激电路或半桥电路，低电压时采用推挽电路，与半桥工作状态相同。大功率输出，一般采用桥式电路，低压也可采用推挽电路。

　　反激式电源因其结构简单，省掉了一个和变压器体积大小差不多的电感，而在中小功率电源中得到广泛的应用。在有些介绍中讲到反激式电源功率只能做到几十瓦， 输出功率超过100瓦就没有优势，实现起来有难度。本人认为一般情况下是这样的，但也不能一概而论，PI公司的TOP芯片就可做到300瓦，有文章介绍反 激电源可做到上千瓦，但没见过实物。输出功率大小与输出电压高低有关。

　　反激电源变压器漏感是一个非常关键的参数，由于反激电源需要变压器储存能量，要使变压器铁芯得到充分利用，一般都要在磁路中开气隙，其目的是改变铁芯磁滞回线的斜率，使变压器能够承受大的脉冲电流冲击，而不至于铁芯进入饱和非线形状 态，磁路中气隙处于高磁阻状态，在磁路中产生漏磁远大于完全闭合磁路。

　　脉冲电压连线尽可能短，其中输入开关管到变压器连线，输出变压器到整流管连接 线。脉冲电流环路尽可能小如输入滤波电容正到变压器到开关管返回电容负。输出部分变压器出端到整流管到输出电感到输出电容返回变压器电路中X电容要尽量接 近开关电源输入端，输入线应避免与其他电路平行，应避开。 Y电容应放置在机壳接地端子或FG连接端。共摸电感应与变压器保持一定距离，以避免磁偶合。

　　输出电容一般可采用两只一只靠近整流管另一只应靠近输出端子，可影响电源输出纹波指标，两只小容量电容并联效果应优于用一只大容量电容。发热器件要和电解 电容保持一定距离，以延长整机寿命，电解电容是开关电源寿命的瓶劲，如变压器、功率管、大功率电阻要和电解保持距离，电解之间也须留出散热空间，条件允许可将其放置在进风口。

　　2 PCB布线的一些原则

　　印制板设计时，要考虑到干扰对系统的影响，将电路的模拟部分和数字部分的电路严格分开，对核心电路重点防护，将系统地线环绕，并布线尽可能粗，电源增加滤波电路，采用DC-DC隔离，信号采用光电隔离，设计隔离电源，分析容易产生干扰的部分(如时钟电路、通讯电路等)和容易被干扰的部分(如模拟采样电路等)，对这两种类型的电路分别采取措施。对于干扰元件采取抑制措施，对敏感元件采取隔离和保护措施，并且将它们在空间和电气上拉开距离。在板级设计时，还要注意元器件放置要远离印制板边沿，这对防护空气放电是有利的。样电路的原理图设计参见图1。

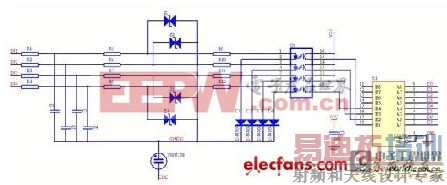

　　图1 开关电源样电路的原理图设计

　　随着印制线路板制造工艺的不断完善和提高，一般加工厂制造出线间距等于甚至小于0.1mm已经不存在什么问题，完全能够满足大多数应用场合。考虑到开关电源所采用的元器件及生产工艺，一般双面板最小线间距设为0.3mm，单面板最小线间距设为0.5mm，焊盘与焊盘、焊盘与过孔或过孔与过孔，最小间距设为0.5mm，可避免在焊接操作过程中出现“桥接”现象。，这样大多数制板厂都能够很轻松满足生产要求，并可以把成品率控制得非常高，亦可实现合理的布线密度及有一个较经济的成本。

　　最小线间距只适合信号控制电路和电压低于63V的低压电路，当线间电压大于该值时一般可按照500V/1mm经验值取线间距。

　　方法一：上文提到的线路板开槽的方法适用于一些间距不够的场合，顺便提一下，该法也常用来作为保护放电间隙，常见于电视机显象管尾板和电源交流输入处。该法在模块电源中得到了广泛的应用，在灌封的条件下可获得很好的效果。

　　方法二：垫绝缘纸，可采用青壳纸、聚脂膜、聚四氟乙烯定向膜等绝缘材料。一般通用电源用青壳纸或聚脂膜垫在线路板于金属机壳间，这种材料有机械强度高，有一定抗潮湿的能力。聚四氟乙烯定向膜由于具有耐高温的特性在模块电源中得到广泛的应用。在元件和周围导体间也可垫绝缘薄膜来提高绝缘抗电性能。

　　铝基板由其本身构造，具有以下特点：导热性能非常优良、单面缚铜、器件只能放置在缚铜面、不能开电器连线孔所以不能按照单面板那样放置跳线。

　　铝基板上一般都放置贴片器件，开关管，输出整流管通过基板把热量传导出去，热阻很低，可取得较高可靠性。变压器采用平面贴片结构，也可通过基板散热，其温 升比常规要低，同样规格变压器采用铝基板结构可得到较大的输出功率。铝基板跳线可以采用搭桥的方式处理。铝基板电源一般由由两块印制板组成，另外一块板放 置控制电路，两块板之间通过物理连接合成一体。

　　由于铝基板优良的导热性，在小量手工焊接时比较困难，焊料冷却过快，容易出现问题现有一个简单实用的方法，将一个烫衣服的普通电熨斗(最好有调温功[p] )， 翻过来，熨烫面向上，固定好，温度调到150℃左右，把铝基板放在熨斗上面，加温一段时间，然后按照常规方法将元件贴上并焊接，熨斗温度以器件易于焊接为 宜，太高有可能时器件损坏，甚至铝基板铜皮剥离，温度太低焊接效果不好，要灵活掌握。

　　3 印制板铜皮走线的一些事项

　　走线电流密度：现在多数电子线路采用绝缘板缚铜构成。常用线路板铜皮厚度为35μm，走线可按照1A/mm经验值取电流密度值，具体计算可参见教科书。为 保证走线机械强度原则线宽应大于或等于0.3mm。铜皮厚度为70μm 线路板也常见于开关电源，那么电流密度可更高些。

　　模块电源行列也有部分产品采用多层板，主要便于集成变压器电感等功率器件，优化接线、功率管散热等。具有工艺美观一致性好，变压器散热好的优点，但其缺点是成本较高，灵活性较差，仅适合于工业化大规模生产。

　　单面板，市场流通通用开关电源几乎都采用了单面线路板，其具有低成本的优势，在设计，及生产工艺上采取一些措施亦可确保其性能。

　　为保证良好的焊接机械结构性能，单面板焊盘应稍微大一些，以确保铜皮和基板的良好缚着力，而不至于受到震动时铜皮剥离、断脱。一般焊环宽度应大于 0.3mm。焊盘孔直径应略大于器件引脚直径，但不宜过大，保证管脚与焊盘间由焊锡连接距离最短，盘孔大小以不妨碍正常查件为度，焊盘孔直径一般大于管脚 直径0.1-0.2mm。多引脚器件为保证顺利查件，也可更大一些。

　　单面板上元器件应紧贴线路板。需要架空散热的器件，要在器件与线路板之间的管脚上加套管，可起到支撑器件和增加绝缘的双重作用，要最大限度减少或避免外力 冲击对焊盘与管脚连接处造成的影响，增强焊接的牢固性。线路板上重量较大的部件可增加支撑连接点，可加强与线路板间连接强度，如变压器，功率器件散热器。

　　双面板焊盘由于孔已作金属化处理强度较高，焊环可比单面板小一些，焊盘孔孔径可 比管脚直径略微大一些，因为在焊接过程中有利于焊锡溶液通过焊孔渗透到顶层焊盘，以增加焊接可靠性。

　　4 大电流走线的处理

　　线宽可按照前帖处理，如宽度不够，一般可采用在走线上镀锡增加厚度进行解决，其方法有好多种。

　　a 将走线设置成焊盘属性，这样在线路板制造时该走线不会被阻焊剂覆盖，热风整平时会被镀上锡。

　　b 在布线处放置焊盘，将该焊盘设置成需要走线的形状，要注意把焊盘孔设置为零。

　　c 在阻焊层放置线，此方法最灵活，但不是所有线路板生产商都会明白你的意图，需用文字说明。在阻焊层放置线的部位会不涂阻焊剂

　　线路镀锡的几种方法如上。一般可采用细长条镀锡宽度在1~1.5mm，长度可根据线路来确定，镀锡部分间隔0.5~1mm 双面线路板为布局、走线提供了很大的选择性，可使布线更趋于合理。关于接地，功率地与信号地一定要分开，两个地可在滤波电容处汇合，以避免大脉冲电流通过 信号地连线而导致出现不稳定的意外因素，信号控制回路尽量采用一点接地法。

　　电压反馈取样，为避免大电流通过走线的影响，反馈电压的取样点一定要放在电源输出最末梢，以提高整机负载效应指标。

　　走线从一个布线层变到另外一个布线层一般用过孔连通，不宜通过器件管脚焊盘实现，因为在插装器件时有可能破坏这种连接关系，还有在每1A电流通过时，至少应有2个过孔，过孔孔径原则要大于0.5mm，一般0.8mm可确保加工可靠性。

　　5 铝基板及多层印制板在开关电源中的应用

　　铝基板(金属基散热板(包含铝基板，铜基板，铁基板))是一种独特的金属基覆铜板，它具有良好的导热性、电气绝缘性能和机械加工性能。铝基覆铜板是一种金属线路板材料、由铜箔、导热绝缘层及金属基板组成，它的结构分三层：

　　Cireuitl.Layer线路层：相当于普通PCB的覆铜板，线路铜箔厚度loz至10oz。

　　DielcctricLayer绝缘层：绝缘层是一层低热阻导热绝缘材料。厚度为：0.003“至0.006”英寸是铝基覆铜板的核心技术所在，已获得UL认证。

　　BaseLayer基层是金属基板，一般是铝或可所选择铜。

　　铝基覆铜板和传统的环氧玻璃布层压板等，目前市场上主流的是福斯莱特铝基板。电路层(即铜箔)通常经过蚀刻形成印刷电路，使组件的各个部件相互连接，一般情况下，电路层要求具有很大的载流能力，从而应使用较厚的铜箔，厚度一般35μm~280μm;导热绝缘层是铝基板核心技术之所在，它一般是由特种陶瓷填充的特殊的聚合物构成，热阻小，粘弹性能优良，具有抗热老化的能力，能够承受机械及热应力。该公司生产的高性能铝基板的导热绝缘层正是使用了此种技术，使其具有极为优良的导热性能和高强度的电气绝缘性能;金属基层是铝基板的支撑构件，要求具有高导热性，一般是铝板，也可使用铜板(其中铜板能够提供更好的导热性)，适合于钻孔、冲剪及切割等常规机械加工。

　　铝基板由其本身构造，具有以下特点：导热性能非常优良、单面缚铜、器件只能放置在缚铜面、不能开电器连线孔所以不能按照单面板那样放置跳线。

　　铝基板上一般都放置贴片器件，开关管，输出整流管通过基板把热量传导出去，热阻很低，可取得较高可靠性。变压器采用平面贴片结构，也可通过基板散热，其温 升比常规要低，同样规格变压器采用铝基板结构可得到较大的输出功率。铝基板跳线可以采用搭桥的方式处理。铝基板电源一般由由两块印制板组成，另外一块板放 置控制电路，两块板之间通过物理连接合成一体。
