创新LED恒流源驱动芯片的算法设计

为LED照明恒流驱动电源专门设计的芯片，已经大批量生产和应用。这些芯片高度集成LED照明恒流电源所需要的各种功能，使得芯片应用时外围控制电路不断简化，主级侧恒流技术(PSR)已经趋向成熟;芯片的恒流精度不断提高，为降低生产的偏差、提升电源大批量生产的可靠性提供有力的保障;LED照明专用单级多功能控制芯片的出现和技术成熟，使得电源的体积和成本进一步下降，更加适用于空间狭小的照明灯具。

LED照明驱动电源芯片设计过程

目前LED照明用的驱动电源芯片，大多数是模拟技术设计的，但也有数字技术设计的。

电源用模拟集成电路的设计工作包括：拓扑结构设计、算法设计、逻辑设计、电路设计、版图设计等，涉及内容广泛、工作量繁琐，必须使用电脑软硬件工具才能科学地缩短设计周期。

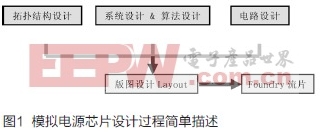

模拟集成电路电源芯片芯片设计--版图设计--流片过程如图1所示。

拓扑结构设计是按该芯片开发的定义而设定的，其余都是为实现这一目的而服务的。拓扑结构的设计技术已经比较成熟，AC/DC LED驱动芯片用得最多的拓扑就是Fly-back(隔离)、Buck-Boost、Buck(非隔离);“控制方式”有电压型、电流型;“工作模式”有CCM(连续模式)、DCM(断续模式)、BCM/CRM(临界模式)、PFM (脉宽调制)等等。

模拟电源芯片的“算法设计”属于芯片系统设计中的一部分。在系统定义中最核心的部分也就是实现此算法。当然也包括其他特别的功能和基本功能。
