电压范围为正负10V、具有12位分辨率的自动调零电路及工作原理分析

电路的功能

来自传感器的信号与直流成分叠加时，如增大放大倍数，放大器饱和反而会造成放大倍数下降。许多情况下，得到了信号往往小于直流成分，这时若采用象本节列举的自动调零电路则很方便，它能以12位的分辨率在负正10V电压范围内进行零位调节。

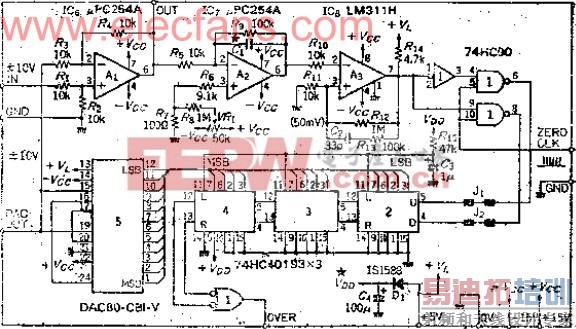

电路工作原理

OP放大器A1是差动放大电路。D-A转换器产生的电压输出与输入信号中的直流偏移相同。经减法运算后输出为零。A2是放大倍数为10倍的放大器。因为A1输出的最小可分辨电压为4.88MV，如果把这个信号立即输入零交比较器，容易造成不稳定，所以比较器加50MA滞后电压。进行5MV的等效比较。

比较器的输出：采用递增、递减计数器，通过选择弟或递减计数确定自动调零的方向。

输入大于4096KHZ的时钟脉冲，即可开始自动调零，并在适当时间停止。假设电压从-10V~+10V变化的时间为T，脉冲频率则为4096/T，如果T=1秒，输入4096KHZ的时钟达1秒钟时，输出电压肯定成为零。时钟信号没有稳定度要求，采用由NE555构成的时钟振荡器即可。

12位记数器在电源接通时装入800H，此时把D-A转换器设定为零伏输出，没有直流偏移，处于待机状态，选用的D-A转换器不同，并予先在计数器的数据预置端输入选择数据。

记数器及与非门IC的电源接带★标记的VDD上，从防止电源瞬间断电，计数被清除，便好的办法是用电池作备份。

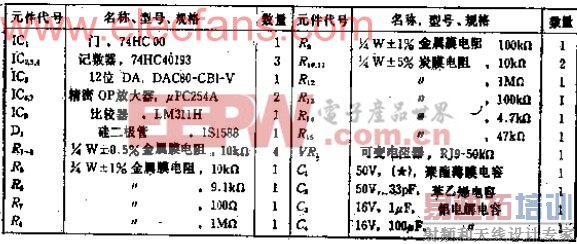

元件的选择

用本电路调零后，须进行高增益放大时，应注意IC的选择，要选用低漂移的OP放大器，输入信号中如含有噪声，调零精度会下降，可在输入端增加低通滤波器，或增加带★标记的C1，FC值取FC=1/2πC1*100*10的3次方。

电阻R1~R4应选用温度系数小的电阻，否则零点就会受周围温度的影响而发生偏离。

调整
