在8位DAC中增加极性输入的9位D-A转换器电路功能及工作原理分析

录入:edatop.com    点击:

电路的功能

如果用8位DAC进行双极性输出,无极性的电压就只有1/128的分辨率。若要提高分辨率,仍然使用8位DAC,只在输出增加反相电路,满量程电压分辨率即可为1/256。

电路工作原理

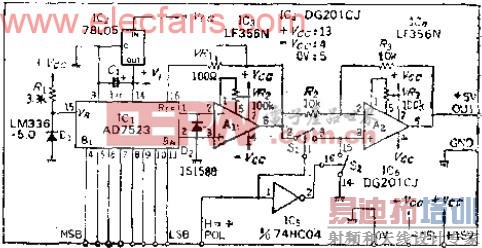

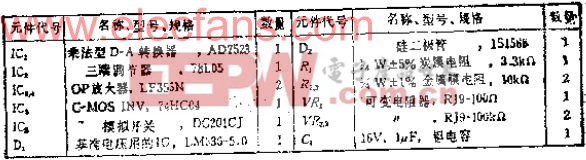

乘法型AD7523是基本的D-A转换器,基准电压VR可为正、也可为负,用一个+5V的基准电压二极管就可获得,如果稳定度要求不高,也可由电源供给。OP放大器A1用作电压转换,POL端子为“H”电平时,模拟开关S2闭合,S1打开,A2为放大倍数等于1的反相放大器,输出电压为+5V。反相增益精度取决于R2和R3的比率,本电路R2、R3的阻值相等。调零后,用VR1把A1输出调到4.98V,并验证即使极性改变,绝对也不会变。
