怎样采用一个μModule降压型稳压器从正输入产生负输出电压

如图1所示，通过将传统的降压型μModule 稳压器 配置成一个负输出降压-升压型转换器，即可轻松地使其产生负输出电压。输入电源的负端连接至μModule稳压器的VOUT引脚，而GND引脚则连接至-VOUT电源轨。μModule稳压器所承受的实际输入电压(VIN’)为输入电源(VIN)与输出电压(-VOUT)的压差。该电压必须处在器件的可容许输入范围之内。此外，输出电压的绝对值一定不得超过μModule稳压器的最大额定输出电压。由于器件现在的作用是一个负输出降压-升压型转换器，因此其开关电流大于同类的降压型转换器。于是，必须考虑使诸如输出电流、开关频率、热性能等参数保持在器件的限值范围以内。

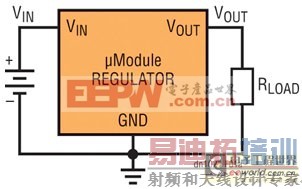

图1a：为产生正输出电压而配置的降压型μModule稳压器

图1b：为产生负输出电压而配置的降压型μModule稳压器

-12V输出应用

LTM8025是一款36VIN、3A降压型μModule转换器，能够支持高达24V的输出电压。可轻松地通过配置使其产生负输出电压，而为此所需承担的设计工作量极少。图2示出了LTM8025从一个20V至24V的输入范围产生-12V/2A输出的电路原理图。LTM8025所承受的实际输入电压为VIN’=VIN-(-VOUT)。例如：若VIN=20V，则VIN’=20V-(-12V)=32V。由于LTM8025的最大额定输入为36V，因此该特定应用电路中的输入电源被限制为24V。

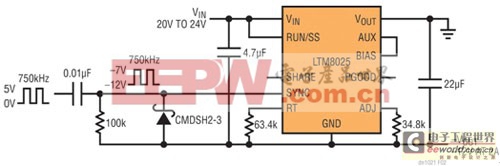

图2：针对-12V输出的LTM8025应用电路原理图

此外，通过把一个250kHz至2MHz的外部时钟信号施加至SYNC引脚，可对LTM8025的内部 振荡器 进行同步处理。对于负输出电压，必须对时钟进行电平移位以补偿较低的电位。该示例电路具有一个0V至5V、750kHz输入时钟信号。通过增设少量的无源组件，可对输入时钟实施电平移位以产生一个-12V至-7V信号，该信号随后被施加至LTM8025的SYNC引脚。
