带电感的PWM调光方法

录入:edatop.com    点击:

 LED是一种固态电光源,是一种半导体照明器件,其电学特性具有很强的离散性。它具有体积小、机械强度大、功耗低、寿命长,便于调节控制及无污染等特征,有极大发展前景的新型光源产品。LED调光方法的实现分为两种:模拟调光和数字调光,其中模拟调光是通过改变LED回路中电流大小达到调光;数字调光又称PWM调光,通过PWM波开启和关闭LED来改变正向电流的导通时间以达到亮度调节的效果[1]。模拟调光通过改变LED回路中的电流来调节LED的亮度,缺点是在可调节的电流范围内,可调档位受到限制;PWM波调光可通过改变高低电平的占空比来任意改变LED的开启时间,从而使亮度调节的档位增多。本文拟用两种方法共同作用,以达到调节LED亮度的效果。

1 LED调光方法

 模拟调光是通过改变LED回路中电流大小达到调光,电源电压不变,通过改变R的电阻值来改变回路中的电流,从而达到改变LED亮度的效果[2]。很多其他模拟调光都是采用这种方法的延伸,其优点是电流可连续,但可调节电流的范围往往受到硬件的限制,调节档位不多,对于要求亮度感应敏感的高精度采光设备,这种方法不理想。

  数字调光又称PWM调光,通过PWM波开启和关闭LED来改变正向电流的导通时间,以达到亮度调节的效果。该方法基于人眼对亮度闪烁不够敏感的特性,使负载LED时亮时暗。如果亮暗的频率超过100 Hz,人眼看到的就是平均亮度,而不是LED在闪烁。PWM通过调节亮和暗的时间比例实现调节亮度,在一个PWM周期内,因为人眼对大于100 Hz内的光闪烁,感知的亮度是一个累积过程,即亮的时间在整个周期中所占得比例越大,人眼感觉越亮。但是对于一些高频采样的设备,如高频采样摄像头,采样时有可能恰好采到LED暗时的图像。因此本文将模拟和数字相结合,设计了LED的驱动电路。

2 采用电感的PWM调节方法

2.1 驱动电路

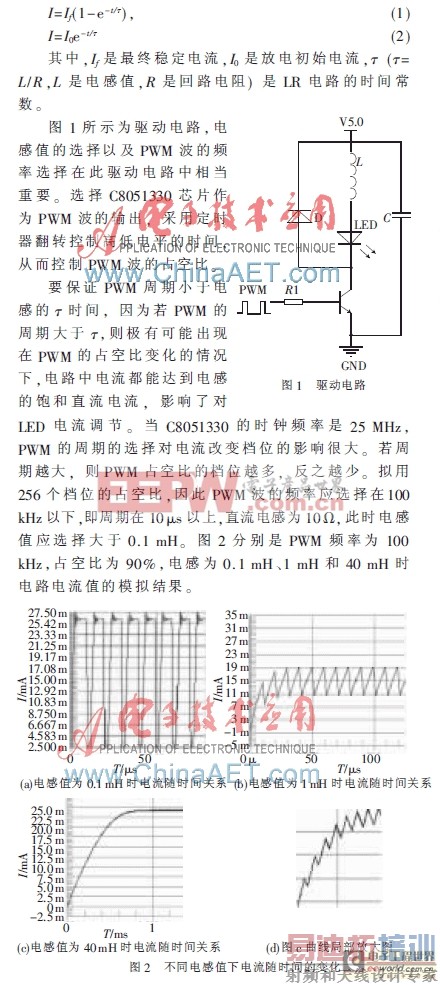

 电路中,当电感上通有电流时,电感会产生磁场,即部分电流转换成磁能的方式“存储”在电感中;当不再向电感上通电流时,电感会将磁能通过电流的方式在回路中释放出来。这也是电感上电流不能突变的原因,基于电感的这种“充放电”原理,可以将它用来平均PWM波调光中产生的不连续电流。式(1)、式(2)分别是LR电路的充电和放电过程及电流与时间的关系。
带电感的PWM调光方法

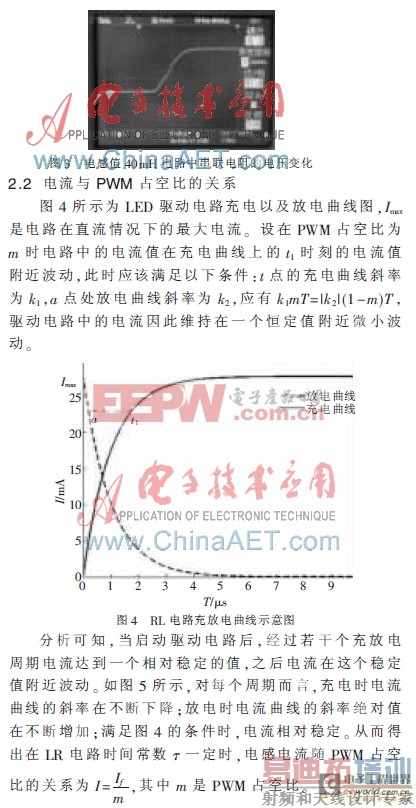

 通过模拟可初步选择40 mH的电感作为驱动电路所用,图3是用示波器采到的电压波形图,此电压是电路中串联了一个20 Ω的电阻上的电压,稳定后电压为340 mV,即电路中电流为17 mA。因为实际电路中电流有损耗,所以实际电流值比模拟电流值偏小,但整个电流的变化趋势与模拟基本一致。

带电感的PWM调光方法

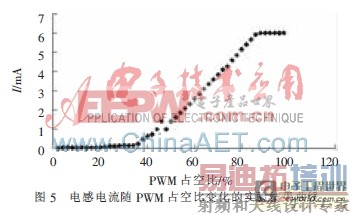

 图5是电感电流随PWM占空比变化的实验结果曲线,该曲线是在电感值为40 mH时,电路中串联了一个22 Ω电阻的情况下测得的。分析理论公式和实验结果,可发现在PWM占空比为36%~86%区间,电感上电流值随PWM波占空比线性变化,变化趋势与理论推导一致。对于高占空比的区间段,由于充电曲线斜率已经趋近不变,此时电流值也趋于最大值,而在低区间段,由于充电时间较短,电路中损耗较大,电感上电流值也趋近于零。

带电感的PWM调光方法

2.3 PWM占空比调节方式

 采用电脑通过RS-485在线控制PWM占空比的变化,根据需要在256个档位中进行选择,每次用电脑向RS-485发送两个字节的十六进制命令,从而改变C8051产生的占空比,达到改变LED亮度的目的。

RS-485接口电路的主要功能是:将来自微处理器的发送信号TX通过“发送器”转换成通信网络中的差分信号,也可以将通信网络中的差分信号通过“接收器”转换成被微处理器接收的RX信号。任一时刻,RS-485收发器只能工作在“接收”或“发送”两种模式之一。因此,采用了图6所示电路,由微处理器输出的R/D信号直接控制SN75LBC184芯片的发送器/接收器使能:R/D信号为“1”,则SN75LBC184芯片的发送器有效,接收器禁止,此时微处理器可以向SN75LBC184总线发送数据字节;R/D信号为“0”则SN75LBC184芯片的发送器禁止,接收器有效,此时微处理器可以处理来自RS-485总线的数据字节。此电路中,任意时刻SN75LBC184芯片中的“接收器”和“发送器”只能够有一个处于工作状态。

带电感的PWM调光方法

 不论从模拟还是实验角度来看,在PWM调光驱动电路中加入电感,可成功将电路中大范围变化的电流“平均”,使其稳定在一个可通过理论计算得出的值附近。本文综合了模拟调光和数字调光的共同优点,且可以利用RS-485,通过PWM波与驱动电路中LED上电流的函数关系,改变PWM波的占空比,即可让LED有着理想的电流值,并用计算机实时、细致地改变LED的亮度。
