0V~100V/1A高压可调稳压电源

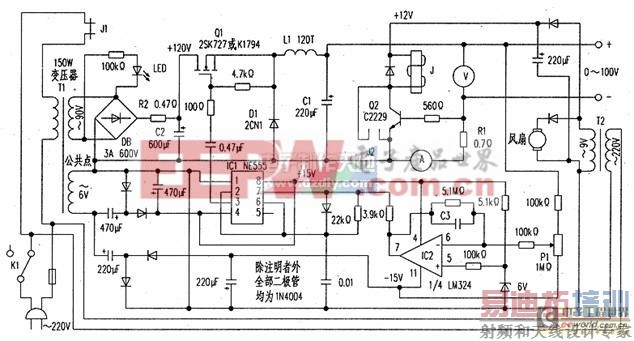

因科研的需要,要做一台0V~100V/1A连续可调的稳压电源,它是用来给一个近似于恒流的负载供电的。设计制作了图的开关电源,从图电路中可知。它是一台脉冲调频式的开关电源,开关管由高压大功率场效应管Q1承担,它与L1、D1和C1构成主回路,即“串联开关变换器”。IC1(NE555)组成一个压控振荡器,它产生的脉冲经0.47μF的电容耦合,驱动开关管Q1。IC2是用1/4只LM324运放做的电压比较器,电位器P1把输出电压取出一部分来与6V参考电压进行对比,当输出电压高于参考电压时,运放则输出高电压,使NE555振荡频率降低,Q1的通断频率变慢,导致C1两端所充电压(即输出电压)下降。反之,若输出电压高于参考电压时,Q1的通断频率加快,使输出电压回升,从而达到稳压的目的。电位器P1同时又是输出电压调节器,可使输出从0V连续调到100v。由于Q1工作于开关状态。所以它的功耗很小。
电路中还有一个很重要的部分.就是短路保护。因为做实验时所接的负载不可能完全恒定,电流有时很可能会超过1A,易导致Q1损坏。若输出电流超过1A,则R1(还加上电流表内阻)两端压降会超过0.7V,那么Q2即突然导通。其集电极电流流过继电器J.它的吸合致使常闭触点J1断开.立即把T1的交流进电切断.同时又使常开触点J2闭合,把继电器J锁住.待故障排除后又再由人工启动。要保持锁住继电器J,短路保护部分就不能断电,所以T2随时都在工作着,不受K1的管束。T2的9V交流输出整流后除供Q2外,还供一个6V的小风扇来冷却Q1。
T1另一绕组的输出.经两个倍压整流器变成±15V两组电源.来供给IC1和IC2两集成块使用。L1是一个自制的电感,用Φ0.5mm漆包线在直径20mm的空心纸管上绕120匝即做成。
