求助:fanout

录入:edatop.com    点击:

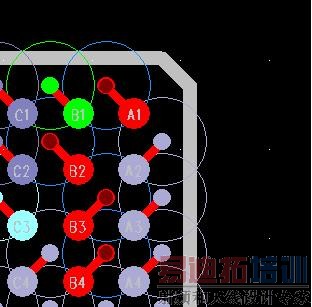

router中,fanout后,显现正常。
用LAYOUT打开后,为什么每个孔地外围有个圈?
求教同仁帮忙。
谢谢

同求·····

正常。

安全距离的问题。看约束。

来学学、、、、、、、

你好板子。是不是正负片设置的呀。

顶一个,还没有用过呢!

層數設置的問題,中間層有設分割層,取消中間分割層即可
