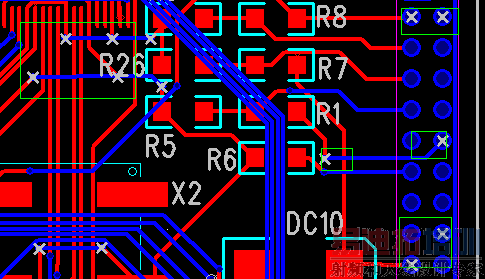

pads 2007 PCB 板上过孔里边一个X神马意思?有图:::

录入:edatop.com    点击:

双层板。没什么特殊的;
右侧的glued就开始打X了。

有“X”的网络被分配在电源层,像VDD,GND之类的。

先谢过!

无视一切阻力,继续学习

表在这里灌水O(∩_∩)O哈哈

2楼正解

学习了,呵呵呵呵呵呵

顶一个!

那会有影响吗?
