PADS中怎么移动孔图的分孔列表

录入：edatop.com 点击：

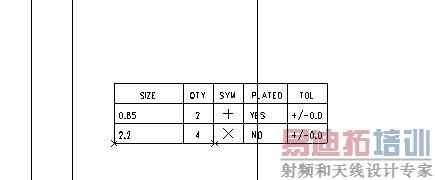

很多设计PCB的哥们都不讲究,把分孔图的列表做在单元内,搞得后续生产的解gerber带来麻烦,怎么才能把它移出去呢?

把原点定义在其它地方

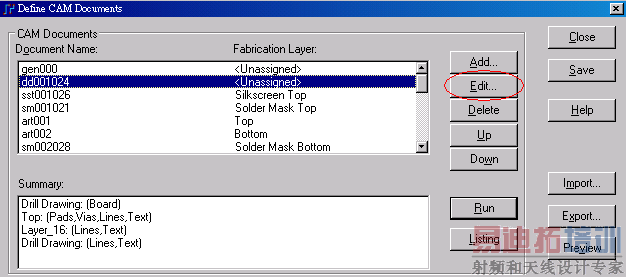

点击FILE,CAM，然后选择DRILL层菲林,点击EDIT，在弹出的窗口中选择OPTIONS,再在新弹出的窗口中选择DRILLSYMBOLS，然后就出来一个Drill Drawing Options窗口，在location设置里面，修改偏移坐标X，Y的数值，就可以移动钻孔表格。

CAM 選項設定

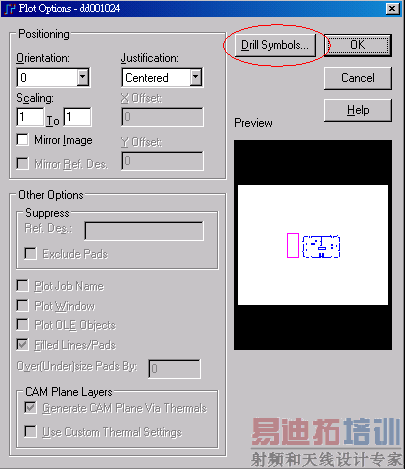

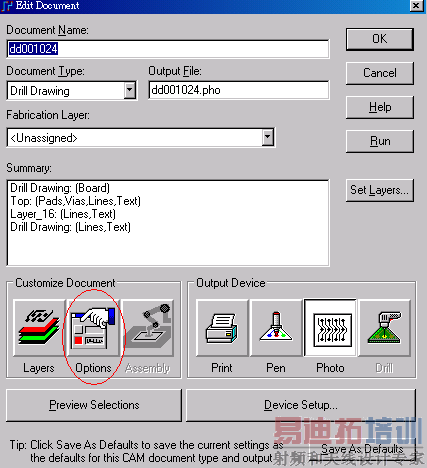

選你的 DRILL DRAWING ---> OPTIONS

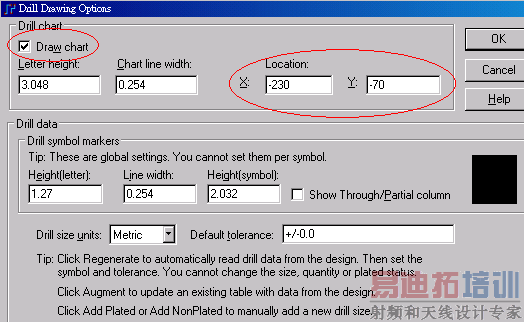

DRILL SYMBOLS

修改座標位置，移到你要的位置

顶4楼...支持下...
