PADS： 如何在阻焊层多添加一块阻焊
录入：edatop.com 点击：
两个焊盘电路上短路，有一小段走线相连，但是之间距离太近，自动生成的阻焊层（solder mask）把走线也暴露了，导致SMT生产时元器件容易滑动。 因为是射频电路，所以元器件不能动，我想在两个焊盘之间手动添加阻焊层，遮住走线和部分焊盘。试了添加一个长方形，然后改变属性，但是好像只能去除阻焊层，不能添加？请教高手该如何操作？谢了先
以白油方式添加就ok，
谢谢了，做样品，确实有用。但是在量产时，板子上没有白油层。请教还有没有其它高招？
重新出阻焊层。先把这两个元件去掉，然后画出阻焊图形，再单独出阻焊层。另外，我觉得，让CAM工程师做应该更简单。

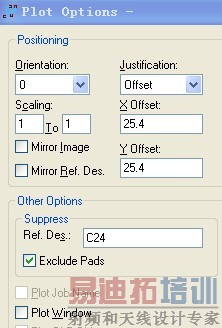

在这个菜单里设置元件编号，就可以取消相应元件的输出。这是CAM设置 里的
量产时怎么会没有白油？只要你有位号，就会有白油啊？我们也是在引脚电容或者插件引脚易连焊或拖锡的地方加白油。
把这个交给PCB板厂修改最简单
