怎么在PADS LAYOUT 中出这样焊接用的贴片图?

录入:edatop.com    点击:

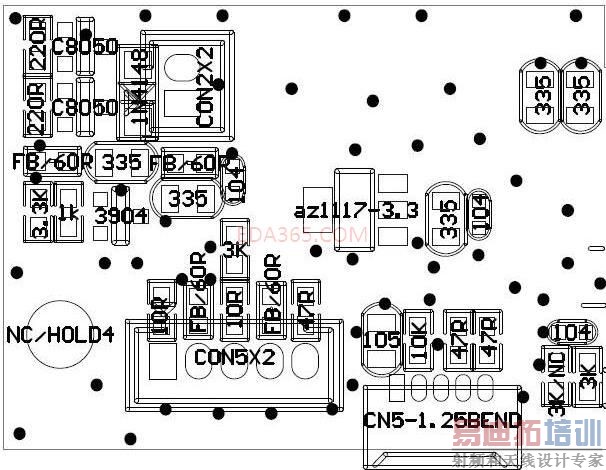

用pads LAYOUT画出了板子,要给工程拿到加工厂加工,需要出这样的一个贴片图,但不知PADS中怎样出。或如果要经什么Orcad和DXP一起出的话,怎样弄?请教大虾,帮个忙。

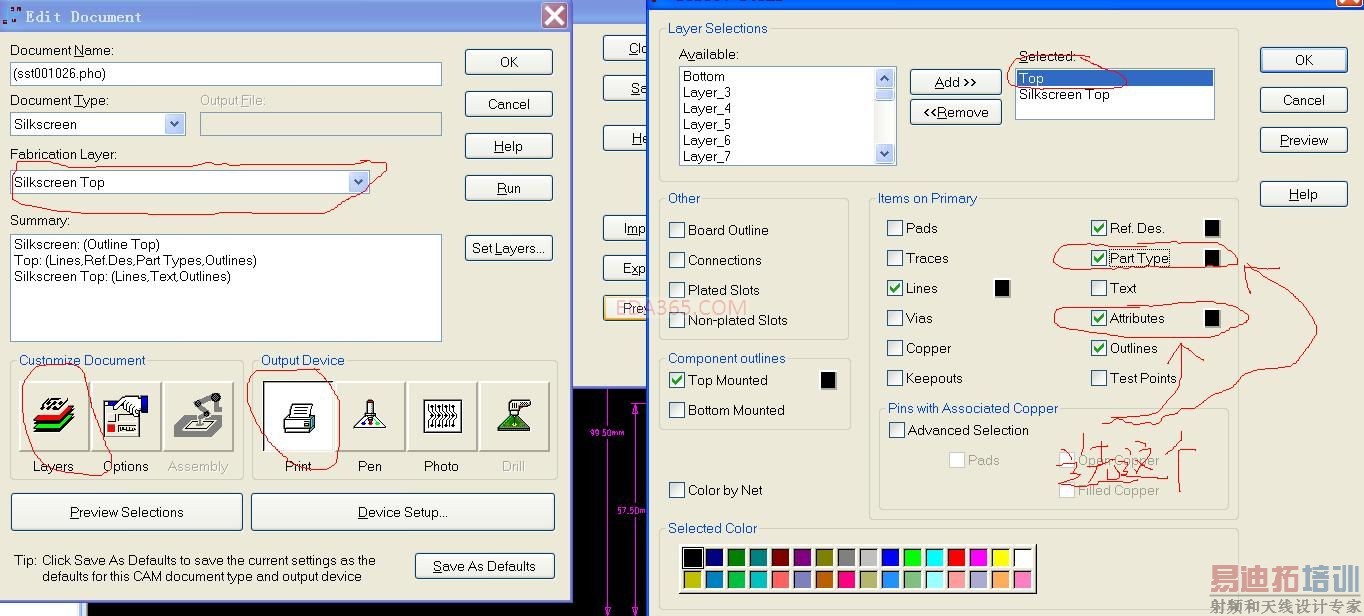

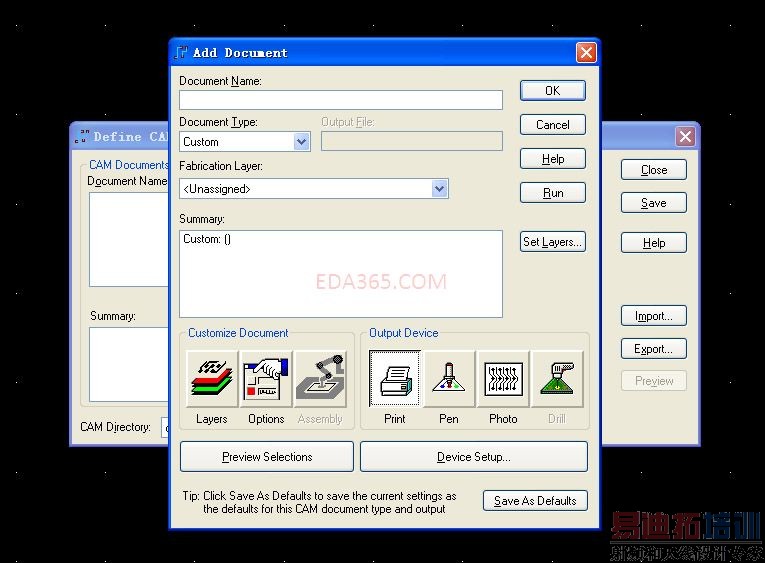

用输出,在cam里选print,出顶层或底层丝印

谢楼上的。
但那些值弄不出来吧?比如335/104什么的。

我错了,应该是顶层或底层。我是用99se的,对pads不熟

如果转到DXP里,你能弄出来么?

要设置一下:

还是不行,这样只是增加了显示封装,没有VALUE

你的PCB上面本身就没有value

嗯。是没有。

都没有,咋生呀?

但如果有原理图的话,还有没其它方法弄出来?
还有就是,如果之前生成网络表时有VALUE,PADS LAYOUT真的能做成这个图吗?

一看就知道不是PADS出来的图,是DXP出来的。PADS不可以把元件边框出成空心线性,只可以成实心线性。或灰度色。出成空心线性而正是DXP里的设置

这个确实是PADS和ORCAD转进DXP弄出来的。但过程复杂,我已记不住怎弄了。

楼上的能教我怎样在DXP里弄成这样的图吗?

好象没人能做。?
