个别PAD不需要上锡膏的应该怎么操作？
录入：edatop.com 点击：
比如天线的触点之类的，钢网不用开窗，是在做封装时设置吗？
我看了设计好的pcb，对比了一下普通PAD，好像没什么区别，
就只有一个地方，就是钻孔的Plated,普通的好像没选镀金，
但这跟上不上锡有关系吗？
为了验证，我做了两个封装，一个选了PLATED，另一个没选，
结果出GERBER的时候，PASET MASK TOP层，选了TOP的pads，两个封装的都是有的，没区别
我问题困扰好几天了，请知道的帮忙解答下，先谢谢了
我看了设计好的pcb，对比了一下普通PAD，好像没什么区别，
就只有一个地方，就是钻孔的Plated,普通的好像没选镀金，
但这跟上不上锡有关系吗？
为了验证，我做了两个封装，一个选了PLATED，另一个没选，
结果出GERBER的时候，PASET MASK TOP层，选了TOP的pads，两个封装的都是有的，没区别
我问题困扰好几天了，请知道的帮忙解答下，先谢谢了
另外还想问下，图里面画圈的地方选与不选有什么区别？
是不知道还是问题太低级啊？
在protel里Plated是焊盘孔金属化选项。pads不清楚
谢谢楼上的，PADS里PLATED也是一样的，我是实在找不到问题在哪才去想是不是这的关系
找了四天了，昨天晚上终于找到了
自学难就难在这了，有问题没地方问

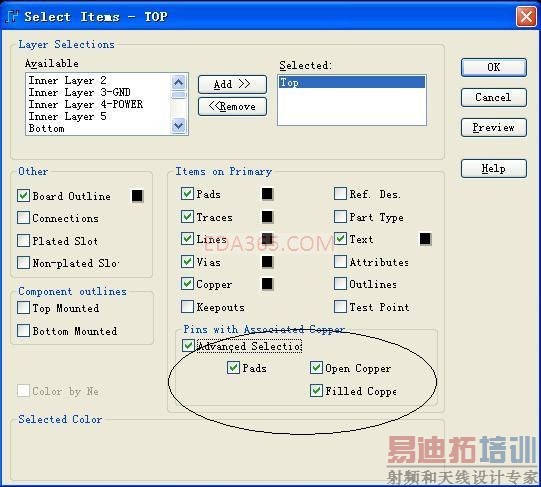

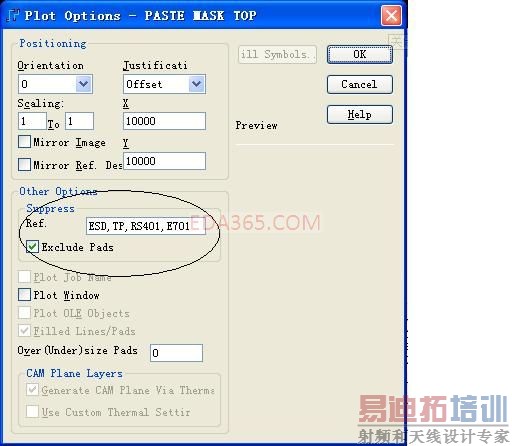

以下图中圈子里的元件就是不上助焊的元件
谢谢楼主,又学一招了
谢谢楼主,又学一招了
学习了
谢谢楼主,也困扰了一段时间
好的 不错
多谢分享,受教了
个别PAD不需要上锡膏的应该怎么操作？
最简单的一个方法,就是不需要上锡膏的元件,在钢板上不开出位置....
你说的跟５＃的有什么区别？
