pads的铺铜

录入:edatop.com    点击:
在pads中怎么才能把铜皮铺成板子的形状,与板子相适应呢?

不明白,說應細點

灌铜
用矩形把外框围起来在灌
就OK 了

你这样铺铜的时候会把那个矩形全部铺满的,并不是板子的形状.就是要把铜皮只铺在板子上面,不要铺在板框外面.

3楼说的对,,是可以的

注意啦
你不要用copper用copper pour

原帖由 mikle517 于 2008-4-2 09:53 发表

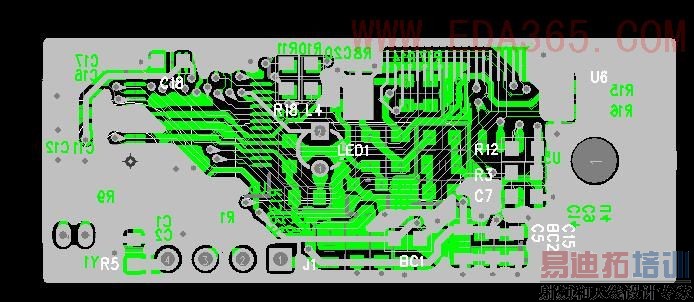

这是铺铜后的图:

你先看板子的外框属性,是BOARD OUTLINE 还是2D LINE?
如果是2D LINE就复制粘贴一份把属性设好。
如果是BOAED OUTLINE把层定义为所有层。
还不行的话偶就么办法鸟

不好意思,想当然了,回答有误,当我没讲啊 !
还得自己画啊

你图上很有可能没有BOARD OUTLINE

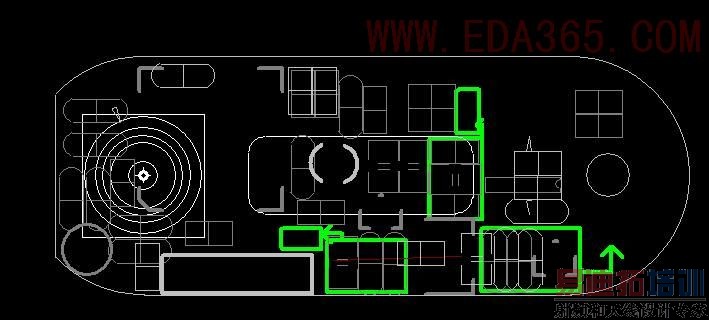

你说的对,那些线都是2d线,我没办法把他们变成板框,不过还是要谢谢你了.

你先用BOARD OUTLINE 画好外框.铺铜的时候除了他们说的方法外,你还可以用多边形画出你要铺铜的形状,在添铜.也可以达到你要的效果.

,画版宽后,画灌铜区

学习了

就是13楼说的那个办法啊
