关于4层板GND和POWER层连接问题

录入:edatop.com    点击:
请问大家,我第一次画4层板,我的元件接GND和POWER的脚怎么有些 有“X”,而有些没“X”呢?
而且连到“X”的鼠线依然存在,我看教程,这里好像不应该有鼠线啊?
先谢谢大家乐

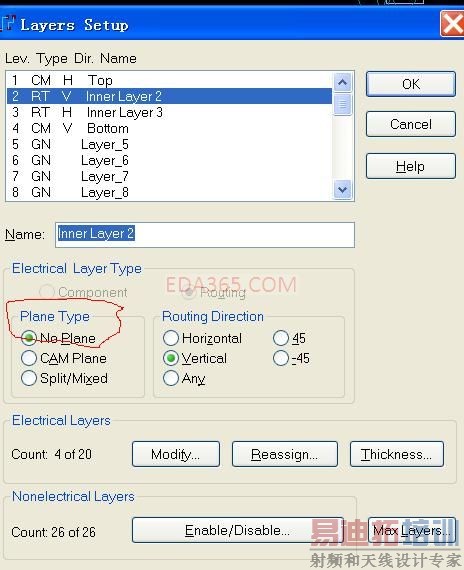

方法一,层属性设置为这样就不会显示X了:

哦,原来区别在这里,谢谢
