基于数据采集卡的蓄电池测试系统
录入：edatop.com 点击：
1． 前言
阀控密封铅酸电池（VRLA）由于具有蓄能大、安全和密封性能好、寿命长、免维护等优点[1]，在电力保护、电动汽车和自行车、以及包括光伏系统在内的许多地方大量采用。同时，各用户都希望了解他们使用的蓄电池还有多少能量和还能使用多久，以便能够及时的充电或更换。目前蓄电池容量预测及寿命估算方法不是很有效，为进行蓄电池容量预测及寿命估算研究，需要完成对蓄电池的检测，特研制了一套测试系统。
2．系统要求
要了解VRLA蓄电池的特性，实现无损检测，只有测试它的电能输入、输出的特性。同时由于温度对蓄电池的特性有较大影响，因而除测试它的端电压和输入（出）电流外，还必须检测它工作时的温升。
由于蓄电池的内阻能反映出其“健康状况”[2]，而且在放电测试期间的在线阻抗测量有发展潜能[3]，进行蓄电池的阻抗计算很有必要。为排除温度的影响，实现阻抗值可比较，将各种温度下的检测值换算成标准温度25℃下的，其补偿算法[4]：
R25℃ = R+0.015×R×（T-25）
其中，R为实测动态电阻，R25℃为25℃时的换算值，T为实测温度的算术平均值。
3．系统组成
系统由个人计算机、数据采集/控制卡和检测电路构成，框图如图1所示。采集卡采用研祥PCL-812PG卡，它包括16路12位A/D、2路D/A以及数字16入/16出，允许以DMA、中断以及查询方式进行数据采集[5]。
检测电路主要完成对蓄电池的电压（开路、充电与放电）、电流（充电、放电）以及温度的转换。电压信号采用直接在蓄电池上并联电阻分压的方法来得到；电流则采用穿孔式霍尔电流传感器，可以方便地通过改变原边绕组数，得到最佳的输出精度；为采集到蓄电池产生的温升，温度测量采用两路，一个采集蓄电池本身温度，另一路采集环境温度，它们都采用了高精度温度传感器AD590，信号经运放放大输出。

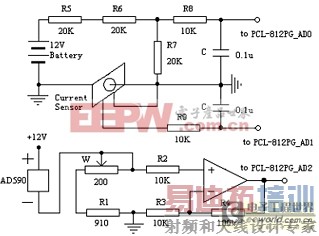

另外，系统还设计了测试控制开关，由数字口送出，有利于测试的开始控制（开路电压的测试）以及与各种充、放电设备的接口（简单的充、放电设备没有充、放电结束控制）。为充分利用采集卡资源，系统设计了四组蓄电池测试端口，它们可以同时测量。检测电路如图2所示。两路温度检测电路相同，图中给出了一路。
4．软件的实现
由于对蓄电池测试的参数都不是高速变化量，数据要求的实时性不高，采用Visual Basic6.0作为编程语言，具有各种控件多，界面设计容易的优点，同时也能够满足本系统测试要求。
程序主要包括：开机界面、运行窗口界面（检测数据实时显示、实时数据变化曲线、选择菜单、运行控制等）、数据存贮以及历史记录显示、退出界面等，其流程框图如图3所示。采集卡的驱动程序由板卡厂家以动态链接库（DLL）的形式提供。使用时只需在程序中加以声明，如要使用I/O口的输出口，则作如下声明[6]：
Declare Function W_812PG_DO Lib "812pg.dll" (ByVal port_number As Long, ByVal do_data As Byte) As Long
开机界面及退出界面的设计比较简单，开机界面是以命令按钮的方式退出，而关机界面是利用Timer控件延时退出。
运行窗口界面这部分是程序的核心，它包括采集卡的设置、数据的检测、数据处理及显示、曲线的绘制、数据的存贮其中包括对文件的操作处理、充电电压高、放电电压低的停机处理的程序块。实时曲线的显示是以从左向右推进方式进行，这里采用VB的绘图命令Line。格式语句如下：
[pic1].Line (x1, y1)-(x2, y0), picColor(n)
pic1为当前绘图的图形控件，x1，x2为X轴位置，x1为起始，x2为结束，(x2-x1)为每次绘图的宽度，y0，y1 是Y轴位置，picColor(n)指出绘制线的颜色。在本系统中由于新值总是固定从左边输入，因此x1固定；y1是当前要绘制的新点，y0为上一次的位置值。
由于在这里图形显示是一个推进的动态过程，也就说是在同一的X轴位置后面的数据要不断地替代前面的数据。为实现这一功能，这里采用了屏幕拷贝功能，利用windows 的内部库“GDI32.DLL”函数BitBlt()来完成，其格式如下：
result = BitBlt(pic1.hDC, 2, 0, pic1.Width / Screen.TwipsPerPixelX, pic1.Height / Screen.TwipsPerPixelY, pic1.hDC, 0, 0, SRCCOPY) （1）

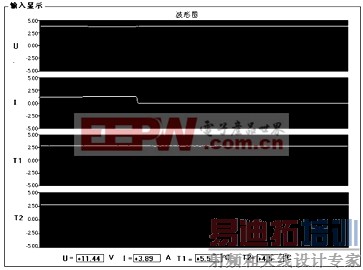

对于每一条曲线都要指定一个图像控件，结合画线命令，就能看到漂亮的移动曲线，移动的速度（步距）可以在开始阶段设定函数BitBlt()中参数来实现，这个参数就是式（1）中的常数2，这个步距也决定了采集参数的显示个数，因为指定图像控件的显示宽度是一定的。运行窗口界面如图4所示。图中U 、I、T1与T2分别表示电池电压、电流、电池温度及环境温度。曲线图的标值为A/D转换对应输入，而图下端给出了每个采集量的实际结果。
图4 部分运行显示界面
5．结 语
采用数据采集卡具有精度高、控制方便的优点，而应用VB编程，有可读性强、实现容易，使测试系统界面丰富，数据、曲线一目了然。并且测试数据便于保存（直接在硬盘），同时也为以后的数据查询提供方便。特别是为蓄电池容量预测提供并保存了第一手资料。
参考文献
1 刘建平. “从阀控式密封铅酸蓄电池看充电器” 移动电源与车辆 2000第3期
2 Hlavac, M.J., Feder, D.O., Croda, T.G.,Champlin, K.S., "Field and laboratory studies toassess the state of health of valve-regulated lead-acidbatteries", in Conf. Proc. INTELEC 93, 1993,Vol(2), pp 375-383
3 J.M.Hawkins “Some field experience with battery impedance measurement as a useful maintenance tool. Telstra Research Laboratories” in Conf. Proc. INTELEC 94 1994, pp 263-269.
4 王剑 钱敏 免维护铅酸蓄电池的状态检测 华东地质学院学报 Vol22. 4 1999.12
5 PCL-812PG Advanced Multi-function Data acquisition Card User’s Manual 1996.9
6 赵建敏 郭庆 Visual Basic 6.0编程指南 航空工业出版社 99.8
