BUCK电路拓扑及其工作原理
录入：edatop.com 点击：

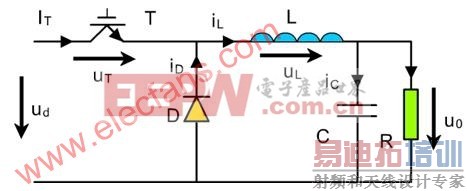

BUCK电路拓扑
T是全控元件(GTR,GTO,MOSFET,IGBT)，当
时，T导通。
D：续流二极管。
L和C组成LPF。

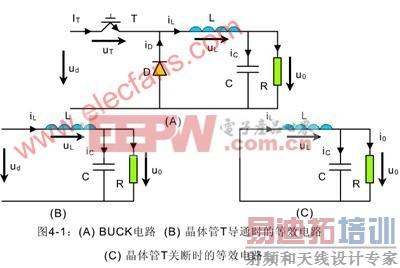

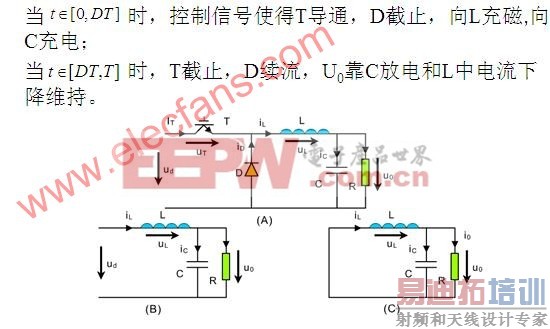

二、工作原理

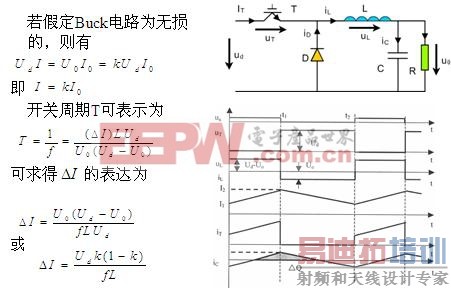

四、假设及参数计算
1.T，D均为理想器件
2.L较大，使得在一个周期内电流连续且无内阻
3.直流输出电压U0为恒定
4.整个电路无功耗
5.电路已达稳态
