场效应管功率放大器PA04原理及其应用

１　概述

ＰＡ０４是美国ＡＰＥＸ公司推出的一种场效应管功率运算放大器，

它具有工作电压高（２００Ｖ）、输出电流大（２０Ａ）、高转换速率（５０Ｖ／μｓ）、低失真等特点。

ＰＡ０４的使用很灵活。休眠方式可保护整个放大器，在待机操作或负载保护时允许很低的静态电流。它的增强电压输入（ＶＢＯＯＳＴ）允许运放在小信号段工作在较高的电压下，而不需要有较高的输出电流；ＰＡ０４具有四线传感技术精确限流方式，而不需要考虑在输出线内部或外部连接毫欧级的相干电阻。

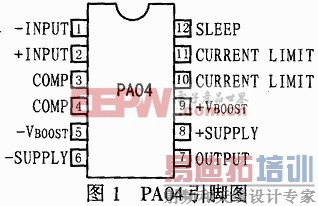

ＰＡ０４采用１２脚双列直插（ＤＩＰ）封装，密封性好，且在内部互相绝缘。其引脚排列如图１所示。各引脚功能如下：

１脚（－ＩＮＰＵＴ）：负输入端；

２脚（＋ＩＮＰＵＴ）：正输入端；

３脚、４脚（ＣＯＭＰ）：相位补偿；

５脚（－ＶＢＯＯＳＴ）：负增强电压输入；

６脚（ＯＵＴＰＵＴ）：负电源；

７脚（－Ｓｕｐｐｌｙ）：输出端；

８脚(＋Ｓｕｐｐｌｙ)：正电源；

９脚(＋ＶＢＯＯＳＴ)：正增强电压输入；

１０脚、１１脚(ＣＵＲＲＥＮＴ、ＬＩＭＩＴ)：限流反馈输入；

１２脚：休眠控制端。

当不采用增强电压输入时，可将５脚、６脚以及８脚、９脚分别短路。

２　工作原理

ＰＡ０４为大电流功率放大器。由于其输出电流比较大，因而在设置和使用方面与普通的功率放大器有很多不同。这里就ＰＡ０４的工作原理以及其在应用时外部电路需要注意的问题和遵循的原则做一些介绍。

２．１ 限流和限流电阻

ＰＡ０４的引脚１０和引脚１１用于电流反馈输入时的连接电路如图２所示，图中，引脚１１与放大器的输出端直接连接，引脚１０与限流电阻连接。这样连接的好处是可以旁路其它任何寄生阻抗。限流电阻必须接在图２所示的位置。其大小可以通过下式计算：

ＲＣＬ＝０．７６／ＩＬＩＭＩＴ

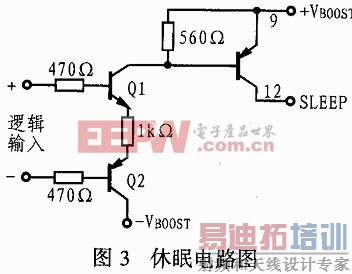

２．２ 休眠工作方式[p]
