电气 的绘制原则

常用的电气图包括：电气原理图、电器元件布置图、电气安装接线图。各种图纸的图纸尺寸一般选用297×210、297×420、297×630、297×840mm、四种幅面，特殊需要可按GB126—74《机械制图》国家标准选用其他尺寸。
一、 电气原理图
用图形符号、文字符号、项目代号等表示电路各个电气元件之间的关系和工作原理的图称为电气原理图。电气原理图结构简单、层次分明，适用于研究和分析电路工作原理、并可为寻找故障提供帮助，同时也是编制电气安装接线图的依据，因此在设计部门和生产现场得到广泛应用。
电气原理图是把一个电气元件的各部件以分开的形式进行绘制，现场也有将同一电器上各个零部件均集中在一起，按照其实际位置画出的电路结构图，如图2.1就是三相异步电动机的全压起动控制线路的电路结构图，其中用了刀开关QS、交流接触器KM、按钮SB、热继电器FR、熔断器FU等几种电器。

图2.1 全压起动控制线路结构图

结构图的画法比较容易识别电器，便于安装和检修。但是，当线路比较复杂和使用的电器比较多时，线路便不容易看清楚。因为同一电器的各个部件在机械上虽然联在一起，但是电路上并不一定相互关联。

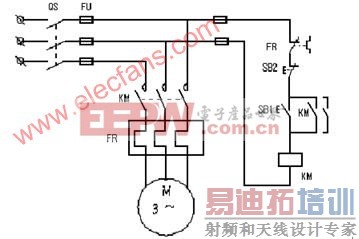

而如图2.2所示的三相异步电动机的全压起动控制线路电气原理图中，根据工作原理把主电路和控制电路清楚地分开画出，虽然同一电器的各部件（譬如接触器的线圈和触点）是分散画在各处的，但它们的动作是相互关联的，为了说明它们在电气上的联系，也为了便于识别，同一电器的各个部件均用相同的文字符号来标注。例如，接触器KM1的触点、吸引线圈，都用KM1来标注；接触器KM2的触点和线圈，都用KM2来标注。

图2.2 全压起动控制电气原理图
1．电气原理图的绘制原则如下：
（1）电气原理图中的电器元件是按未通电和没有受外力作用时的状态绘制。
在不同的工作阶段，各个电器的动作不同，触点时闭时开。而在电气原理图中只能表示出一种情况。因此，规定所有电器的触点均表示在原始情况下的位置，即在没有通电或没有发生机械动作时的位置。对接触器来说，是线圈未通电，触点未动作时的位置；对按钮来说，是手指未按下按钮时触点的位置；对热继电器来说，是常闭触点在未发生过载动作时的位置等等。
（2）触点的绘制位置。
使触点动作的外力方向必须是：当图形垂直放置时为从左到右，即垂线左侧的触点为常开触点，垂线右侧的触点为常闭触点；当图形水平放置时为从下到上，即水平线下
方的触点为常开触点，水平线上方的触点为常闭触点。
（3）主电路、控制电路和辅助电路应分开绘制。主电路是设备的驱动电路，是从电源到电动机大电流通过的路径；控制电路是由接触器和继电器线圈、各种电器的触点组成的逻辑电路，实现所要求的控制功能；辅助电路包括信号、照明、保护电路。
（4）动力电路的电源电路绘成水平线，受电的动力装置（电动机）及其保护电器支路应垂直与电源电路。
（5）主电路用垂直线绘制在图的左侧，控制电路用垂直线绘制在图的右侧，控制电路中的耗能元件画在电路的最下端。
（6）图中自左而右或自上而下表示操作顺序，并尽可能减少线条和避免线条交叉。
（7）图中有直接电联系的交叉导线的连接点（即导线交叉处）要用黑圆点表示。无直接电联系的交叉导线，交叉处不能画黑圆点。
（8）在原理图的上方将图分成若干图区，并标明该区电路的用途与作用；在继电器、接触器线圈下方列有触点表，以说明线圈和触点的从属关系。

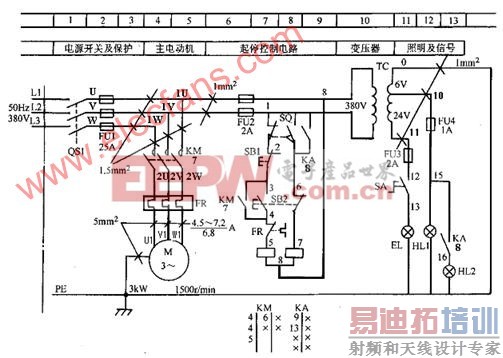

例如，图2.3就是根据上述原则绘制出的某机床电气原理图。

图2.3 某机床电气原理图2．电气原理图图面区域的划分
图面分区时，竖边从上到下用英文字母，横边从左到右用阿拉伯数字分别编号。分区代号用该区域的字母和数字表示，如A3、C6等。图面上方的图区横向编
号是为了便于检索电气线路，方便阅读分析而设置的。图区横向编号的下方对应文字（有时对应文字也可排列在电气原理图的底部）表明了该区元件或电路的功能，以利于理解全电路的工作原理。
3．电气原理图符号位置的索引
在较复杂的电气原理图中，对继电器、接触器线圈的文字符号下方要标注其触
点位置的索引；而在其触点的文字符号下方要标注其线圈位置的索引。符号位置的索引，用图号、页次和图区编号的组合索引法，索引代号的组成如下：

当与某一元件相关的各符号元素出现在不同图号的图样上，而每个图号仅有一页图样时，索引代号可以省去页次；当与某一元件相关的各符号元素出现在同一图号的图样上，而该图号有几张图样时，索引代号可省去图号。依次类推。，当与某一元件相关的各符号元素出现在只有一张图样的不同图区时，索引代号只用图区号表示。
如图2.3的图区9中，继电器KA触点下面的8即为最简单的索引代号，它指出继电器KA的线圈位置在图区8。图区5中，接触器KM主触点下面的7，即表示继电器KM的线圈位置在图区7。
在电气原理图中，接触器和继电器的线圈与触点的从属关系，应当用附图表示。即在原理图中相应线圈的下方，给出触点的图形符号，并在其下面注明相应触点的索引代号，未使用的触点用“X”表明。有时也可采用省去触点图形符号的表示法，如图2.3图区8中KM线圈和图区9中KA线圈的下方的是接触器KM和继电器 KA 相应触点的位置索引。

[p]

在接触器KM触点的位置索引中，左栏为主触点所在的图区号（有两个主触点在图区4，另一个主触点在图区5），中栏为辅助常开触点所在的图区号（一个触点在图区6，另一个没有使用），右栏为辅助常闭触点所在的图区号（两个触点都没有使用）。
在继电器KA触点的位置索引中，左栏为常开触点所在的图区号（一个触点在图区9，另一个触点在图区13），右栏为常闭触点所在的图区号（四个都没有使用）。

二、电器元件布置图
电器元件布置图主要是表明电气设备上所有电器元件的的实际位置，为电气设备的安装及维修提供必要的资料。电器元件布置图可根据电气设备的复杂程度集中绘制或分别绘制。图中不需标注尺寸，但是各电器代号应与有关图纸和电器清单上所有的元器件代号相同，在图中往往留有10%以上的备用面积及导线管（槽）的位置，以供改进设计时用。
电器元件布置图的绘制原则：
（1）绘制电器元件布置图时，机床的轮廓线用细实线或点划线表示，电器元件均用粗实线绘制出简单的外形轮廓。
（2）绘制电器元件布置图时，电动机要和被拖动的机械装置画在一起；行程开关应画在获取信息的地方；操作手柄应画在便于操作的地方。
（3）绘制电器元件布置图时，各电器元件之间，上、下、左、右应保持一定的间距，并且应考虑器件的发热和散热因素，应便于布线、接线和检修。

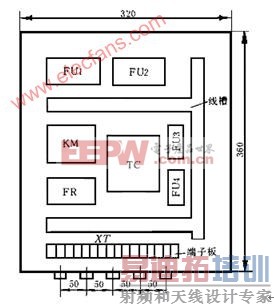

图2.4为某车床电器元件布置图，图中FU1~FU4为熔断器、KM为接触器、FR为热继电器、TC为照明变压器、XT为接线端子板。

图2.4 某机床电气元件布置图　　

2.2.3 电气安装接线图
电气安装接线图主要用于电气设备的安装配线、线路检查、线路维修和故障处理。在图中要表示出各电气设备、电器元件之间的实际接线情况，并标注出外部接线所需的数据。在电气安装接线图中各电器元件的文字符号、元件连接顺序、线路号码编制都必须与电气原理图一致。
电气安装接线图的绘制原则：
（1）绘制电气安装接线图时，各电器元件均按其在安装底板中的实际位置绘出。元件所占图面按实际尺寸以统一比例会址。
（2）绘制电气安装接线图时，一个元件的所有部件绘在一起，并用点划线框起来，有时将多个电器元件用点划线框起来，表示它们是安装在同一安装底板上的。
（3）绘制电气安装接线图时，安装底板内外的电器元件之间的连线通过接线端子板进行连接，安装底板上有几条接至外电路的引线，端子板上就应绘出几个线的接点。
（4）绘制电气安装接线图时，走向相同的相邻导线可以绘成一股线。

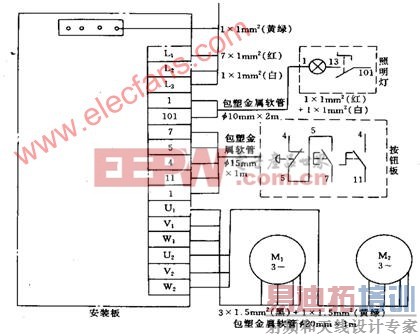

例如，图2.5就是根据上述原则绘制出的某机床电气安装接线图。

图2.5 某机床电气安装接线图
