一种LED模拟调光电源的实现

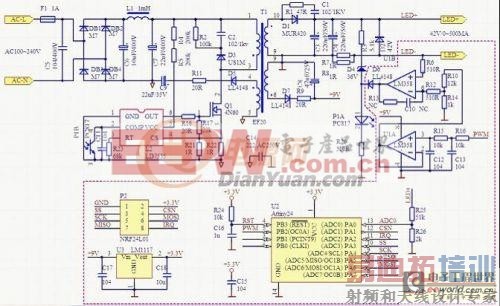

现在实现LED调光有两种最常见的方式：脉冲宽度调变调光(PWMDimming)与模拟调光(AnalogDimming)。模拟调光通过改变LED灯电流幅值来调整灯的亮度。显然，电流越大，LED越亮;电流越小，LED越暗。现在PWM的调光电源一般采用两级结构来实现，第一级AC-DC输出恒压，第二级DC-DC，调光功能在第二级通过PWM实现，这样做电路较为复杂，下面设计的调光电源采用模拟调光方式，控制IC采用LD7535+ATtiny24，直接实现横流恒压可调输出，以下是原理图：

实际上调光原理很简单，电源输出电流I=Vref/Rs，其中Vref为基准电压，Rs为输出串联的电流采样电阻，要改变输出电流可以改变Rs，也可以改变Vref，设计的电源采用的是改变Vref的方式。具体思路是通过单片机输出PWM信号，经过滤波分压得到Vref，Rs固定，则输出电流由单片机控制。调光的分辨率则由单片机的PWM位数决定，Attiny的PWM为8位，故电流的步进为500MA/256，约为2MA。下面是电路的简单分析：

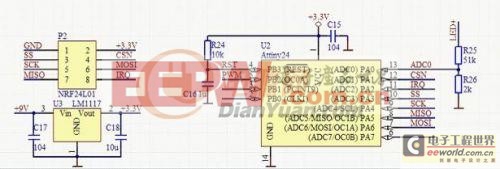

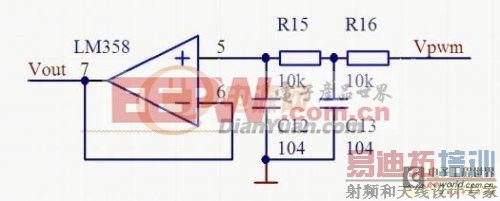

控制信号通过P2送进单片机，U3为单片机工作提供稳定的3.3V电压。ATtiny24的主要工作是根据控制信号，在PB2引脚输出相应的PWM信号，R25和R26对输出电压分压，PA0通过ADC采样输出电压。单片机输出的PWM信号经过下面的滤波电路得到输出稳定的电压信号。

由于单片机供电电压3.3V，因此Vout=Vpwm*D=3.3*D，D为占空比。Vout再经R10，R14分压得到Vref。

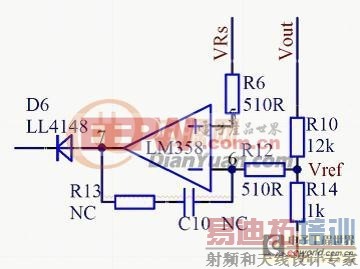

Vref与输出采样电阻电压VRs经运放LM358比较放大，再经光耦反馈给LD7535，最终得到设定的输出电压电流值，其它电路部分是普通的反激电源电路就不多分析了。
