怎样采用一个 & micro;Module 降压型稳压器从正输入产生负输出电压
如图 1 所示,通过将传统的降压型µModule® 稳压器配置成一个负输出降压-升压型转换器,即可轻松地使其产生负输出电压。输入电源的负端连接至 µModule 稳压器的 VOUT 引脚,而 GND 引脚则连接至 -VOUT 电源轨。µModule 稳压器所承受的实际输入电压 (VIN’) 为输入电源 (VIN) 与输出电压 (-VOUT) 的压差。该电压必须处在器件的可容许输入范围之内。此外,输出电压的绝对值一定不得超过 µModule 稳压器的最大额定输出电压。由于器件现在的作用是一个负输出降压-升压型转换器,因此其开关电流大于同类的降压型转换器。于是,必须考虑使诸如输出电流、开关频率、热性能等参数保持在器件的限值范围以内。

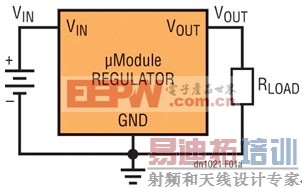

图 1a:为产生正输出电压而配置的降压型 µModule 稳压器

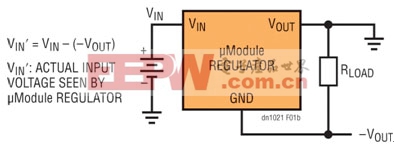

图 1b:为产生负输出电压而配置的降压型 µModule 稳压器
-12V 输出应用
LTM8025 是一款 36VIN、3A 降压型µModule 转换器,能够支持高达 24V 的输出电压。可轻松地通过配置使其产生负输出电压,而为此所需承担的设计工作量极少。图 2 示出了 LTM8025 从一个 20V 至 24V 的输入范围产生 -12V/2A 输出的电路原理图。LTM8025 所承受的实际输入电压为 VIN’ = VIN - (-VOUT)。例如:若 VIN = 20V,则 VIN’ = 20V - (-12V) = 32V。由于 LTM8025 的最大额定输入为 36V,因此该特定应用电路中的输入电源被限制为 24V。

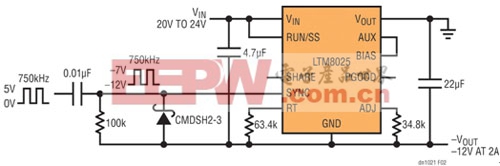

图 2:针对 -12V 输出的 LTM8025 应用电路原理图
此外,通过把一个 250kHz 至 2MHz 的外部时钟信号施加至 SYNC 引脚,可对 LTM8025 的内部振荡器进行同步处理。对于负输出电压,必须对时钟进行电平移位以补偿较低的电位。该示例电路具有一个 0V 至 5V、750kHz 输入时钟信号。通过增设少量的无源组件,可对输入时钟实施电平移位以产生一个 -12V 至 -7V 信号,该信号随后被施加至 LTM8025 的 SYNC 引脚。
