变电站用UPS/逆变器解决方案( )

方案1:LDC MP系列电力专用工业型UPS/逆变器
　　
　　艾迪森LDC MP系列针对中国发电厂、变电站设计之电力专用UPS/逆变器。采用交直流双路输入，无须另购电池组设计的电源解决方案，不但成本低，效率高，而且维护管理容易，提供安全、可靠、智能的供电系统。

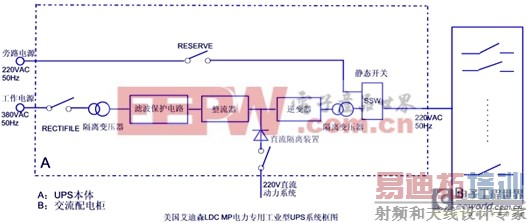

　　系统原理框图

● 系统组成
※ UPS本体
　　包括:　输入隔离变压器、输出隔离变压器、整流器、逆变器、静态旁路开关、手动维修开关、直流隔离二极管、控制单元、显示单元等
※ 旁路隔离稳压柜（选配）
　　包括：隔离变压器、稳压调压器、控制仪表等
※ 配电柜
　　根据设计院要求定制　
● UPS系统特点
　　※ 采用DSP控制技术及IGBT组件，大幅提高系统的可靠性
　　※ 采用独特并联技术，可实现多台并联
　　※ 交流输入、输出、旁路超级隔离
　　※ 过载能力、抗干扰能力强
　　※ 超宽交流输入电压范围145V~315VAC
　　※ 超宽交流输入频率范围45Hz~65Hz
　　※ 两段式锁相回路自动跟踪与发电机完全兼容
　　※ 特殊五段过载保护及定功率设计，更适用于各种类型的负载
　　※ 中文液晶LCD显示（可选）
　　※ 开机无浪涌电流
　　※ 24小时远程自动叫修服务
　　※ 单一控制PC板设计，即提高了整机的可靠性，更便于机器的维修
　　※ 人性化的操控设计，使用安全方便，即使不按程序开机也不会造成UPS损坏
　　※ 完善的保护功能：过载、过温、输出短路、电池低电压、电池高电压，系统皆能自动关机
　　※ 智能通讯接口RS232，SNMP及干接点通讯方式可选

●UPSilon2000监控软件
功能强大的智能通讯管理软件UPSilon2000，使MP真正实现了多用途的通讯和监测。
※MP提供多种监测方式，包括一个RS232，及可选择的SNMP网络适配器，与UPSilon2000监控软件共同组成智能化UPS供电系统。
※提供三种接点信号可供用户自动化设备配合使用，对UPS故障、市电停电、电池低电压进行远程报警。
※数据图形显示UPS输出/输入电压、频率、负载、温度及电池容量等资料的即时状态。
※选配SNMP Adapter，可透过局域网或国际网络进行远端监控UPS，让使用者可以不受空间的限制，更有效的管理电力。
※当UPS处于非正常状态时，除精确的自动安全存档、安全关机外，更增加多方位的自动警报传送功能，包括自动传呼、E-mail、呼叫手机等，在第一时间内，进行必要的应变处理。
※支援作业系统：Novell Netware, MS-DOS, Microsoft Windows 3.1, Microsoft Windows 95, Microsoft Windows 98, Microsoft Windows 2000, Microsoft Windows NT.
※支持网络管理平台：HP Open View，SUN SunNet Manager，IBM NetView, Novell NMS, Accton AccView, Other SNMP Compliant NMSs.

方案2:LDC MPR系列变电站专用模块化N+1并联冗余UPS/逆变器
　　
　　艾迪森LDC MPR系列针对中国无人值守变电站设计之模块化电力专用UPS/INVERTER。采用多模块直接并联的设计理念，有效的提高了系统的安全性、可靠性、可维修性。同时，采用交直流双路输入，直流直接取自电力系统公用直流系统，不但成本低，效率高，而且维修管理容易。

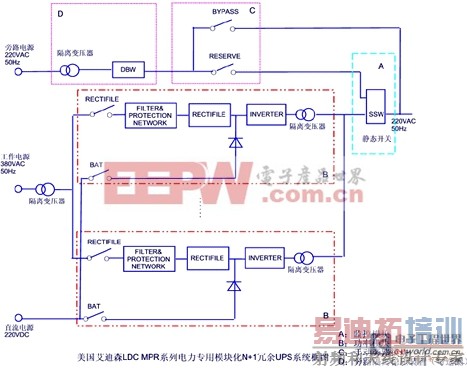

　　系统原理框图

● 标准配置
※ UPS功率模块
　 标准19英寸机架式设计，容量：1、2、3、4、5、6KVA。
　 包括:　整流器、逆变器、输出隔离变压器、直流隔离二极管、主控单元、显示单元等
※ 监控模块
　 标准19英寸机架式设计，可同时监控8台功率模块并联运行。
　 包括：监控单元、显示单元、静态切换开关、接口界面等
※ 标准机柜
　 按电力标准设计，可根据用户要求定制。
　 包括：柜体、接线端子排、模块拔插端子、散热风机等
● 可选配置
　 1、MODBUS通讯接口
　 2、手动旁路模块
　 3、标准8路配电模块
　 4、旁路隔离稳压柜
　 5、输入隔离变压器
● UPS功率模块特点
　 MPR系列每个模块即为一台完整的电力专用UPS，可独立使用
　　※ 针对中国电网环境的专业设计，特别宽的输入电压范围220VAC±25%及输入频率范围45Hz~65Hz,可在长期较恶劣的电网环境中使用，避免电池放电频繁失效。
　　※ 输入输出双隔离变压器设计，输入、直流、输出三端完全电气隔离，过载能力、抗干扰能力极强。
　　※ 采用数字控制技术及IGBT组件，大幅提高系统的可靠性
　　※ 两段式锁相回路自动跟踪与电动机完全兼容
　　※ 特殊五段过载保护，更适用于各种类型的负载
　　※ LCD大屏幕英文液晶显示（中文液晶显示可选）
　　※ 完善的保护功能：过载、过温、输出短路、电池低电压、电池高电压，模块皆能自动退出并联系统
　　※ 超强的远程管理功能
● 技术特性
　 1、每个模块容量为1、2、3、4、5、6KVA，可直接并联8台
　 2、每个模块的直流输入电压：110V、220V、48V或按用户要求定制
　 3、系统可接受两路不同的交流电源输入：工作电源、旁路电源
　 4、可作N+1冗余运行，或增容运行，最大容量为48KVA
　 5、提供RS232接口，随机携带开放的通讯协议及监控软件。可选择RS485接口，可提供标准协议，如MODBUS、IEC等
　 6、提供6路干接点输出供自动化系统使用：UPS整机故障、旁路交流异常、电池电源电压异常、过载、总输出异常、模块故障。亦可选择其他接点类型
　 7、提供大屏幕LCD英文液晶显示，可选择中文液晶显示
● 系统特点
　 本系统除具有传统UPS一切特点外，在技术和性能上，还具有如下特点：
　　※ 模块组合化：以1~6KVA功率模块为一单元可直接并联8台。
　　※ 灵活性：可以根据实际需求，灵活的增加或减小UPS容量。
　　※ 冗余性：可根据实际需要做N+X冗余，最大限度的提高系统可靠性。
　　※ 热备份拔插功能：任何情况下无须关闭UPS就可以轻松更换模块，即使是在电池供电时或维修、保养以及容量升级也能不间断保护您的设备。
