用PADS2005SP2能打开用pads2007画的图吗?

录入:edatop.com    点击:
各位大虾:请教一个问题!用PADS2005SP2能打开用pads2007画的图吗?谢谢

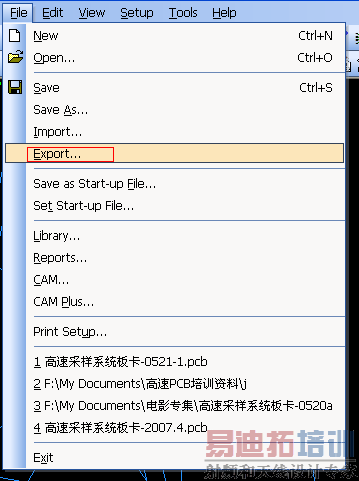

1.用PADS 2007导出,操作步骤:菜单file->Export...,保存类型选择

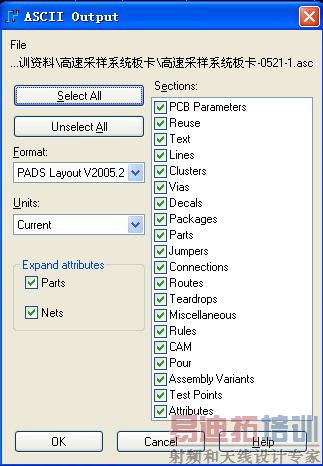

,点击保存按钮,在出现的对话框中做下图2中的设置:

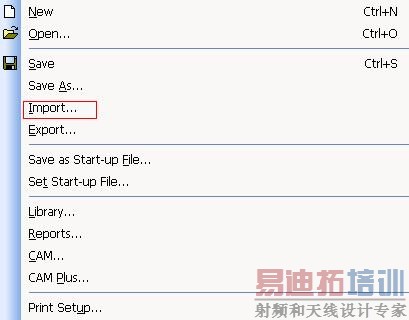

2.在PADS 2005中用导入功能导入上面操作导出的文件就可以了。操作步骤:菜单file->Import...,如下图:

不能直接打开,需转ASC档才行

我以前经常遇到版本不兼容,就是说2005的pcb用2007或者2009打开转换出来的gerber不同。

谢谢各位了!我可能没有说清楚,我只安装了PADS2005SP2,所以就不能打开用2007画的PCB图了,是这样吗?

对头,不过要是是ASC的就没有限制。
