求助 pads出gerber的问题
录入：edatop.com 点击：

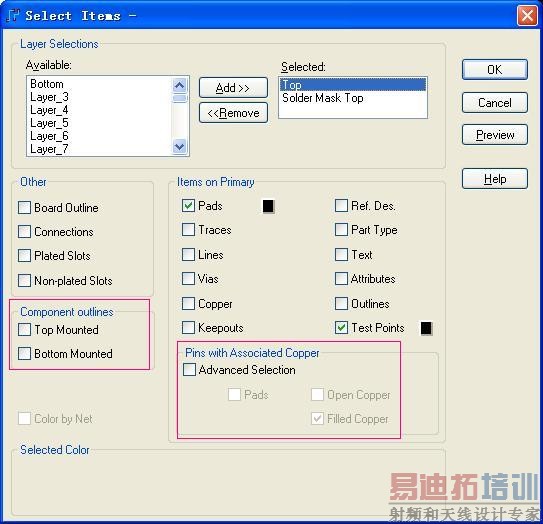

两处用红框包括的内容是什么意思，哪位朋友能帮忙详细解释一下
出gerber时，什么情况下需要打勾，什么时候不需要
谢谢先
出gerber时，什么情况下需要打勾，什么时候不需要
谢谢先
路过，不知道，帮顶！
都不用勾选的, 不用管.
求解，我也想知道
都不用勾选DE
component outline 是指的零件的外框，是建零件的时候画在top或bot层的2dline。
top mounted 是指top层的零件外框，
bot mounted 是指bot层的零件外框
你可以试试勾上或者不勾，看一下出出来gerber的效果，你就知道了
另外一条是说你的异型焊盘
全勾上就是说你的把所有的异型焊盘（就是用shape画的那种）都选中了
没有异型焊盘时，勾不勾都无所谓的
