PADS覆铜问题

录入:edatop.com    点击:

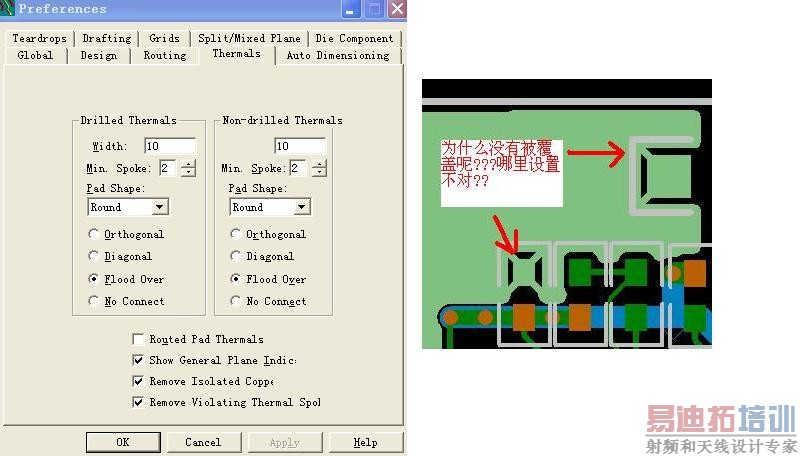

如图所示:是哪里问题?

没人知道吗?

路过,看看!

选项没选对,应选全连接就可覆盖!

问题解决!是焊盘形状(PAD SHAPE)要选长方形的
楼上的说"选项没选对,应选全连接就可覆盖!"应该是这个选项吧---Floodover

要把方形焊盘也设置成flood over

哈哈哈 学习了

不知道怎么搞!

把PAD shape 下拉框中的四个选项目全部选择Floodover。这样就把PCB板里面的所有的GND网络的PAD.都全部覆盖到铜了。

恩, 樓上說的對.
