求救铺铜不正常

录入:edatop.com    点击:

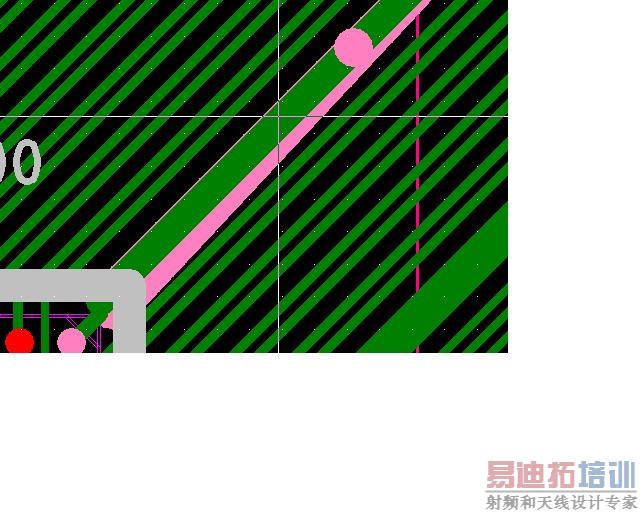

如图我在铺铜时不太正常,这一片地方铺铜它铺到走线上了,其它地方都按规则铺没问题,这个该怎么解决呢

看不清楚。你多发两个图片。

实在不行,你就禁止那地方铺铜,用copper cut outline画一下

实在不行,你就禁止那地方铺铜,用copper cut outline画一下

把pcb关了再打开,再重新铺一次吧
