高效创建多个负输出电压

因特网协议语音传输(VoIP)电话的出现带来了对于生成多个高压负输出的需求，这些电压轨用于驱动电话线路。当线路处在通话模式时，一般会有一个–24V输出来提供环路电流，同时通常会有另外一个或两个负输出来驱动电话振铃。有趣的是，就每条电话线路而言，这些负载相互排斥，也就是说您不能使电话同时响铃和通话。然而，一个系统中可能会有多条电话线路，从而产生许多负载情况。这些系统通常由一个12V的电源供电，其已经与输入功率隔离，因此一般不再需要二级隔离。功率电平一般低于25W，调节要求通常在3%到10%范围内。

反向拓扑结构看起来是这种应用的不二选择。功率电平与反向拓扑结构一致。利用反向拓扑结构可轻松地生成多个高压输出，而反向拓扑结构已为人们所了解。但是，反向拓扑结构也存在诸多不足之处：该拓扑包括会过度振铃的非钳位电源开关电压;其通常需要一个二级输出滤波器;零到满负载的交叉调节不能为3%。

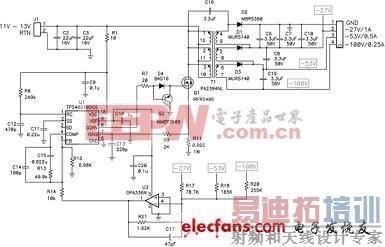

图1显示了一种替代方法。您认识这种拓扑结构吗 让我们来研究这种拓扑结构具有的一些优点，假设所有负载仅为-27V输出。

关闭开关，使C16钳位控制电源开关(Q1)。电源开关开启时，输出整流器(D2)由C16钳位控制。因此，通常不会出现与反向拓扑结构相关的振铃。另外，流经耦合电感的输入及输出电流可以为持续，这极大地简化了输入和输出滤波器。这种拓扑结构是一款C'uk转换器。普通工程师对这种拓扑结构不是很了解，这成为实施该拓扑结构的难点。这主要是因为只是偶尔使用C'uk，抑或是工程师在大多数时候甚至都没有考虑它。
