DVD播放器电源原理 集锦

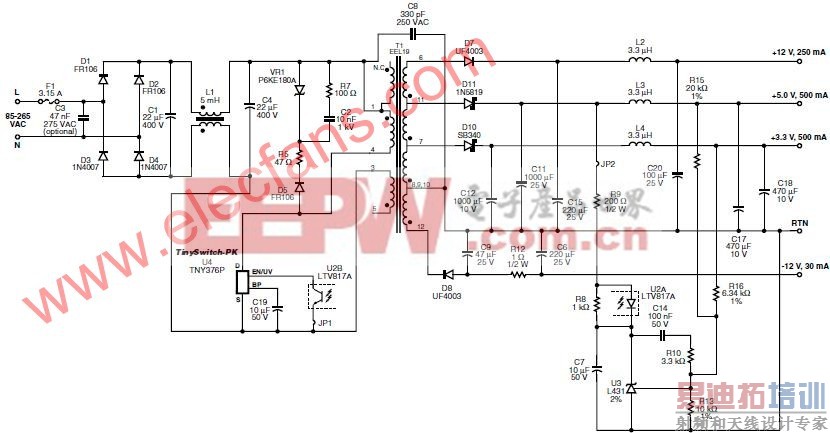

通用输入和多路输入DVD播放器电源的电路图

上图中所示的TinySwitch-PK多路输出电源可以提供7.5W的连续输出功率和13W的峰值功率。典型的应用包括DVD播放器或机顶盒，它们都要求使用多路输出反激式电源。

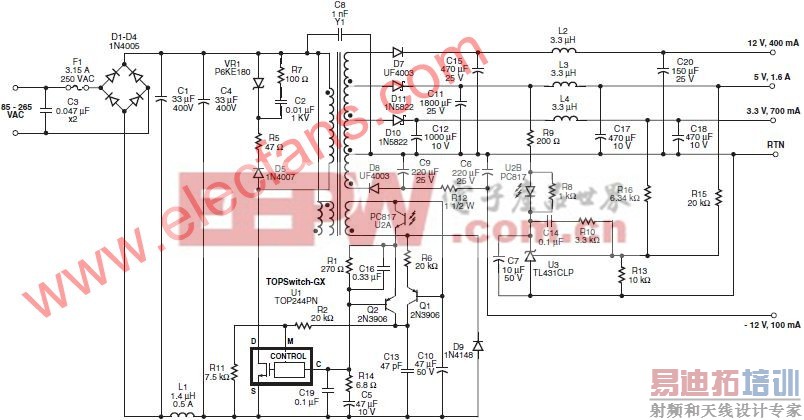

使用TOPSwitch-GX的DVD播放器电源原理图

TOPSwitch-GX用电流模式反馈来取得极低的空载功耗。C16、R1和Q2给TOPSwitch-GX的控制脚提供一个恒定的电流。R2把Q2的剩余电流馈入M脚，馈入电流增加会降低TOPSwitch-GX的电流限流点。R11设置器件的最大电流点。R6、Q1和C13完成斜坡补偿。电源在重载和中等负载时工作在全频，在轻载时降低开关频率。D9和C10整流、滤波偏置电压。TOPSwitch-GX频率抖动功能可在未使用共模电感的情况下满足传导EMI，只使用C1、C4和L1做为EMI滤波器。D5和C2形成一个电容箝位电路，在正常操作时吸收漏感能量。在非正常和负载瞬态条件下齐纳管VR1箝位此电压到一个安全值。箝位过后反向电流流过D5，回送一部分能量。R5限制反向电流，和R7一起通过限制漏极振铃改善EMI。连续模式操作允许降低初级和次级峰值电流，通过降低由漏感引起的电压漂移来优化交叉调整率和负载调整率。[p]

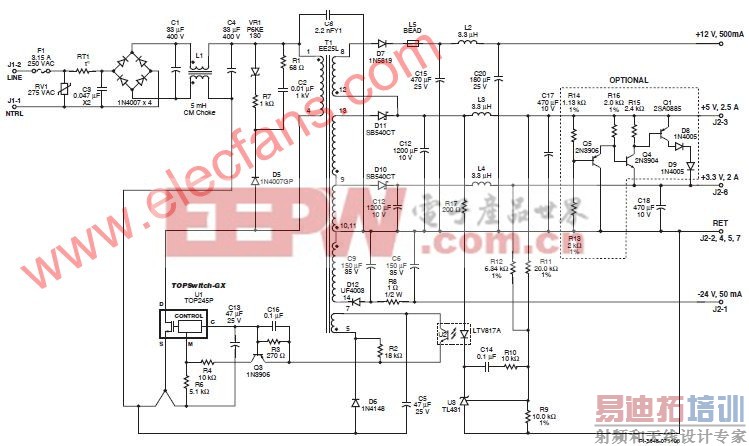

输出功率20W的多路输出DVD电源电路

上图中采用TOP245P的设计非常适合于DVD及机顶盒的应用。P封装省去了散热器，且在50 °C的环境温度下能提供20 W／峰值25 W的输出功率。利用M引脚的功能通过外部电路对限流点进行编程以及遥控开／关机（禁止），可以在轻载和空载情况下实现电流模式操作，从而降低了开关频率。电流模式控制由元件R2、Q3、R3、C16、R4 和 R6来实现。大于2 mA（U1的供电电流）的反馈电流对Q3进行正向偏置并上拉R6，这样就调整了M引脚的拉出电流，允许输出电压反馈环路对初级开关电流加以控制。
