DIY无风扇电源【制作思路】

为了保证电脑运行的稳定性，我们不得不忍受机箱内众多散热风扇所发出的噪音的“折磨”，其中最大的噪音源当数电源风扇。现在无风扇静音电源的出现似乎给我们带来了改善环境的希望，但相当于一般电源好几倍的售价也令普通消费者望而却步。想要一个无噪声的无风扇电源吗？我们自己做一个！

■ 改造思路

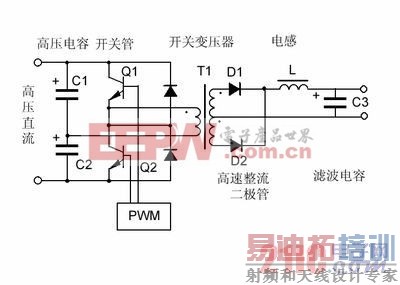

电脑电源是典型开关电源，基本工作原理并不复杂：市电经二极管、高压电解电容的整流滤波后变成300V左右的高压直流电，再通过功率开关管电路，产生的高频脉冲电压由开关变压器转为低压脉冲，经肖特基管(一种高速二极管)和电容、电感组成的整流滤波电路，最终输出纯净低电压直流电。

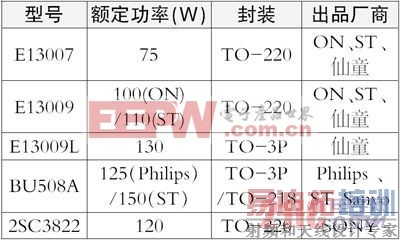

我们的改造思路是：取出开关电路中主要发热元件——功率开关管和肖特基管，将其安装在大型散热片上，取消散热风扇。简单说来，就是除去带来噪音的散热风扇，用大型散热片为功率元件散热。下表是几种常用功率开关管(POWER TRANSISTOR)：

经验与技巧：一般功率开关电路(PWM)中会使用两只相同型号功率开关管协同工作，两管额定功率之和就是电源额定功率的上限。因此，根据使用功率开关管的型号可以大概判断电源的额定功率的大小。使用E13007的电源的额定功率不会超过150W；同理，使用E13009的电源的额定功率在300W以下。另外，TO-220和TO-3P封装的功率开关管引脚定义相似，可以直接替换。

■ 改造过程

下面笔者就以自己的电源为例，讲解如何打造无风扇静音电源。首先，我们要准备以下工具和材料：外热(尖头)电烙铁、电热吸锡器、万用表、手持电钻，各种规格螺丝刀，散热片若干。

步骤1：

我用的是一个标称额定功率280W的电源，使用12cm风扇散热。先将其拆解，在主体电路中找到铝制散热片。然后将散热片和固定在它上面的开关管、肖特基管一同从电路板上焊下。然后用螺丝刀将开关管、肖特基管从铝制散热片上取下，注意保留功率元件与散热片之间的绝缘片。

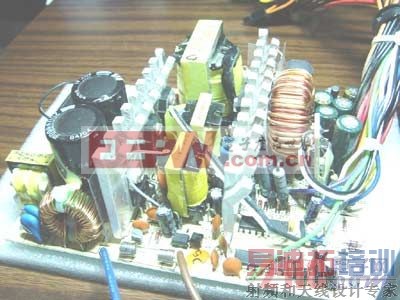

下排为三只开关管，左边TO-220封装的是Fairchild(仙童)公司出品的c5027，用于辅助电路供电；右边两只TO-3P封装的是同厂出品的KSE13009L，主供电靠它们。图4上排是三对肖特基管。从左到右是：中国台湾省MOSPEC产F16C20C、S30D40C，ST产STPS2045CT。由型号可判断，它们最大承受电流分别为16A、30A、20A。[p]

经验与技巧：三对肖特基管连同散热片引脚众多，要将它们整体从电路板上焊下，一只大功率的电热吸锡器是必需的。用电热吸锡器除去连接电路板与肖特基管管脚的焊锡，散热片与电路板一般也用焊锡连接。除去所有连接的焊锡后可将肖特基管连同散热片轻易卸下。请详细记录各元件引脚在电路板上的位置，后面连线时需要这些数据。

步骤2：

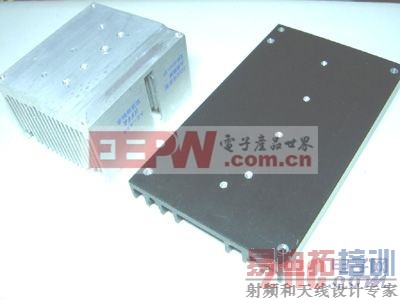

接下来取出已经钻好了固定孔的大型散热片，这里使用一个CPU散热片为发热量较大的肖特基管散热，黑色薄型散热片用于开关管散热。我们要将功率元件用螺丝固定在散热片上，功率元件与散热片之间用绝缘片隔开。

有条件的话，最好用导热性能更好的云母绝缘片代替原配的绝缘片，在功率元件、绝缘片、散热片间涂上导热硅脂可达到最佳散热效果。

经验与技巧：保证功率元件与散热片紧密接触同时相互绝缘，是安装成功的关键。用螺丝固定功率元件,拧至元件不可移动就好,避免压伤元件。用万用表通断挡测量散热片与肖特基管中间的管脚，若不通，那么绝缘成功。

步骤3：

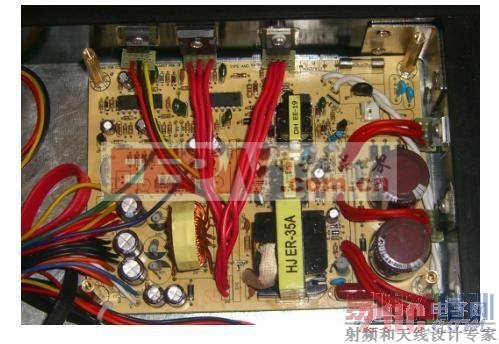

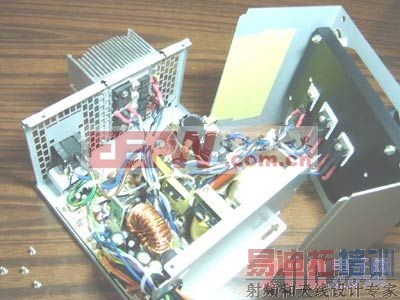

使用带绝缘皮的连线，将各功率元件连至其在电路板上的原始位置。焊接完成后请仔细检查，确保接线正确，避免出现虚焊和短路现象。最后将散热片固定在电源外壳上，改造完成！

经验与技巧：要将数十条连线正确连接，避免虚焊和短路，难度不小，操作时一定要耐心！另外，将散乱的连线捆扎起来有利于下一步安装，也可以避免连线与电路板上其它元件之间不必要的接触。

步骤4：

不连接电脑，在空载条件下启动电源，测量各路输出电压，确保各路输出正常。请注意：电源一定不要连接其它设备，万一电源输出异常造成设备损坏，那可就得不偿失了。

经验与技巧：连接主板电源接口的绿线(提供PS-ON电源启动信号)和黑线(地线)，可供给Power Good信号，启动电源。下表是Intel在ATX标准中规定的电压浮动范围，用于判断改造后的电源是否工作正常。

步骤5：

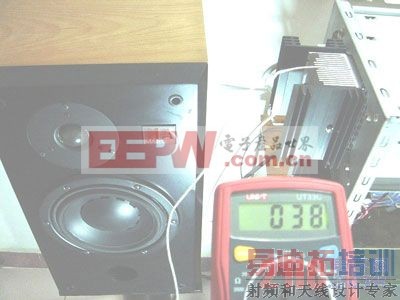

最后，将改造完成的电源连入主机，连续运行7小时测得散热片温度38℃，此时室温27℃。可靠性没有问题，静音电源改造成功！

■ 后记

取消电源风扇肯定不利于电脑的整体散热。因此，建议使用高发热量赛扬D、高频率Athlon XP的朋友，最好不要使用无风扇电源，毕竟静音、稳定不可兼得。另外，本文是对电源进行硬件改造，原有的质保肯定是没有了，所以还请大家三思而行。 [p]
