交流电源电路和延时电路

录入:edatop.com    点击:

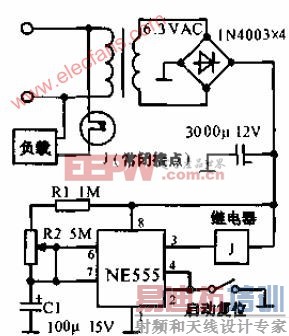

供电0-1小时的定时交流电源电路

供电0~1小时的时定交流电源555构成1小时之内定时器,J为线圈阻抗212ΩIRC MR312C继电器,或电流小于200mA的12V继电器。图中参数,延迟时间为3~58分钟。如果要得到其它定时范围,可改变R2和C1的值。从顶部顺时针看NE555R 脚顺序为8、3、4、2、1、7和6。

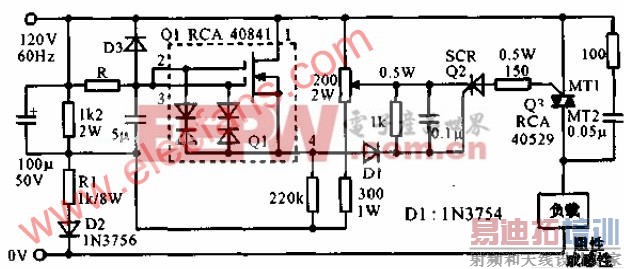

工频0-5分钟延时电路

工频0~5分钟延时电路如下图所示,该电路采用双栅极场效应管RCA40841构成的可控硅触发电路,R的值决定延迟控制的持续时间,R等于60MΩ(LRC型CGH型电阻)时,可得最在延迟时间5分钟,双向可控硅可驱动大电流电阻负载或电抗性交流负载载。在-25~+60℃温度范围内,误差在10%以内。
