NE555在电源变换中的应用

1.单电源变双电源电路
　　
如图1所示。时基电路NE555接成无稳态电路，③脚输出频率为20kHz、占空比为l:1的方波。③脚为高电平时，C4被充电；低电平时，C3被充电。由于VD1、VD2的存在，C3、C4在电路中只充电不放电，充电最大值为电源电压G，将B端接地，在A、C两端就得到+/-G的双电源。本电路输出电流超过50mA。

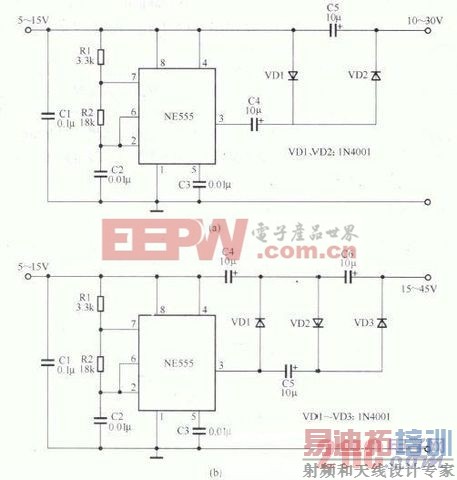

2.直流倍压电源
　　
如图2(a)所示。NE555集成电路及外围元器件组成自激多谐振荡器，在其输出端③输出频率约为3kHz的方波，振荡频率取决于R1、R2和电容C2的数值。输出脉冲通过C4、VD1和C5、VD2组成的二倍压整流电路在其输出端产生二倍电源电压的直流电压。例如，如果集成电路的供电电压为5～15V，输出直流电压为10～30V。要想获得更高电压，只需在输出端再增加更多级的倍压电路即可，图2(b)就是一个三倍压电路。

3.负倍压电源
　　
利用NE555集成电路不仅可以变换成正的倍压输出，也可以得到负的倍压输出。图3就是一个负电压输出的例子。负电压大小近似等于电源电压，只是极性发生了变化，是一个极性变换电路。

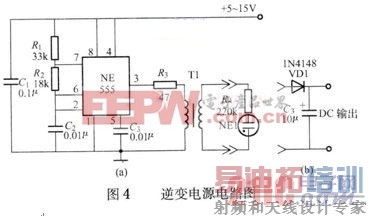

4.逆变电源电路
　　
利用NE555集成电路还可以把直流电压变换成交流电压，图4就是一个直流-交流(DC—AC)变换电路。NE555的振荡频率为4kHz，方波输出经电阻R，和变压器T1，在T1的二次侧可以形成几百伏特的交流电压。例如，变压器的一次侧与二次侧的匝数比为1:20，变压器一次侧的电压为10V，则T1的二次侧电压输出为200V。如果图4(a)上的电阻R4及氖灯用图4(b)上的C3和二极管VD1代替，一个5～15V的直流电压可以变换成一个低电流、高电压的直流电压(可高于直流输出电压的几百倍)。

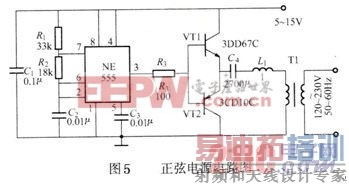

5.正弦电源电路
　　
图5是利用NE555集成电路，将直流电压变换成50～60Hz的正弦交流电压。NE555电路是一个低频振荡器，用电位器R4将振荡频率调谐在50～60Hz的范围内。NE555的输出脉冲经晶体管VT1、VT2推挽放大，经电容C4及电感线圈L1加到变压器T1的一次侧，在其二次侧输出50Hz左右的正弦波。
　　
NE555输出的方波，其正脉冲使VT1导通，负脉冲使VT2导通，在VT1、VT2的发射极是一个功率(电流)放大了的脉冲波。电感L1对高次谐波呈现很大的阻抗，所以加到变压器T1的一次侧为近似正弦波。[p]

电路工作过程:在图2-42 (a) 中，接通电源后，电源首先通过VDl 向C4 充电，使c4两端电压接近电源电压。当NE555 的③脚输出脉冲的上升沿时，再次向C4 充电。根据水涨船高的原理，使C4 正极对地电压达到:电源电压+脉冲峰值电压。随即这一电压通过VD2向C5 充电，使C5 正极对地电压达到C4 的电压，即等于电源电压的2 倍。当脉冲下降沿到来时，电源再次通过VDl 向C4 充电，重复上述过程。

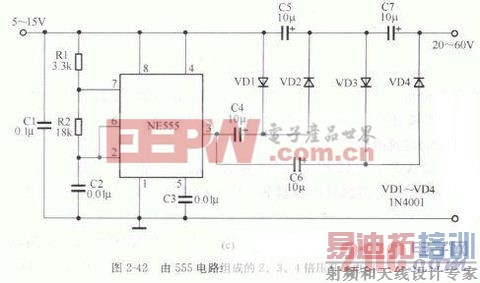

图2-42 (b) 所示是一个3 倍压升压电路。由图可见，该电路的升压电路是由3 组二极管一电容电路组成的，如果与图2-42 (a) 来对照其连接方式就会发现，这一电路所加的元器件，按其位置对比是VDl 和c4。在该电路中， 3 组二极管电容电路的每-级均能将前一级输出电压提高一个电源电压值， 3 组这样的电路可将输出电压提高到电源电压的3 倍。图2-42 (c)所示是一个由555 电路组成的4 倍压升压电路，该电路由4 组二极管一电容电路组成，最终可将输出电压提高到电源电压的4 倍。
