画丝印时遇到了问题.

录入：edatop.com 点击：

本人在画ATmega169的pcb封裝时,先画好PAD再去画silkscreen.
我是用rectangle画了一个矩形,但是我想要在左上弄一个缺角做一个标志以注明PIN 1的起始位置,但想删掉一段再画,但一删就把整个图给删了.
请问如何修改这个矩形丝印变成我想要的图形

你可以右键选择 anything,然后点击你要加的那个位置,点右键 add miter,输入你想要的大小就行了.

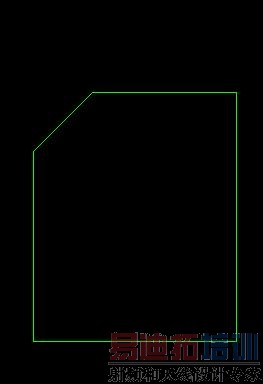

结果如图:

謝謝捕快
^-^

看看。

我相应该是先点要修改的位置，然后右键split到另一个要点的位置就可以了。

学习

同意二楼！

这种丝印一般是正方形，然后再在角上放一条斜线吧，或者在正方形外面放一个L，倒角的比较少见

楼上正解

同意二楼，在点选位置时一定要点两条线交点的那个位置
