PowerPCB铺铜设置

录入:edatop.com    点击:
小弟近段时间正学习Powerpcb,一些不明之处敬请各位师傅赐教,不甚感激!
请问怎样在PCB设计规则中设置所铺铜的边缘与PCB板边之间的间距?


是不是下面那一格?

我现在学的是PowerPCB5.0怎么在上面没有copper与copper,copper与Board之间的间距设置规则,只是有Copper与Drill之间的规则设置。是否因为我某些地方设置不当!
所以我不能够设置铺铜的边缘与PCB板边之间的间距。

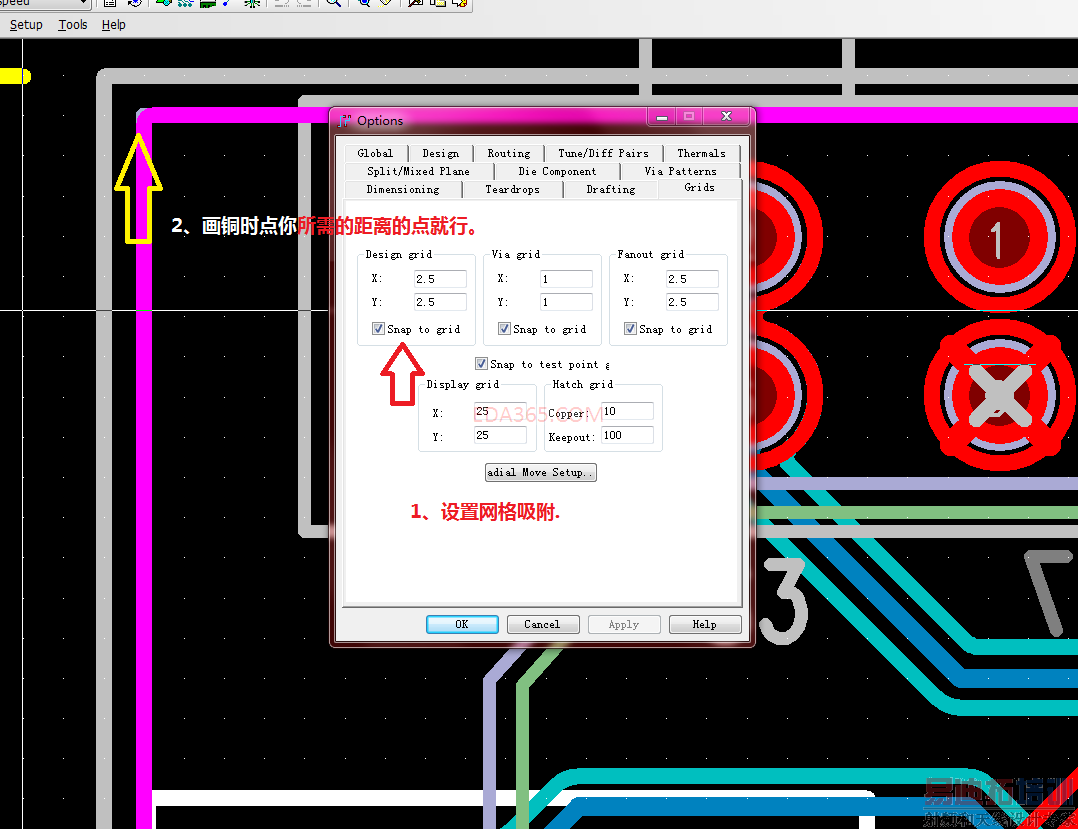

我就是这样弄的.

谢谢5楼的解答,我试一下!
