怎样输出元件坐标值？.求助

录入：edatop.com 点击：

SMD厂要求提供贴片元件的坐标值,可我不知道怎么出,求助大家,......急用

哪位兄弟用过没有?....

1）用 PADS 打开 PCB 文件。
2）切换公制单位。因为贴片机的单位是 mm，有些图形是以 mil 作单位，所以要切换成公制单位。具体操作过程如下：选择菜单“Setup→Preference”，在 Global 选项卡中 Design Unit 栏中选择 Metric，即切换为公制单位。
3）设定坐标原点。选择菜单“Setup→Set Origin”，用鼠标在 PCB 上选定恰当的位置并确定为新的坐标原点，一般选择 PCB 左下角。

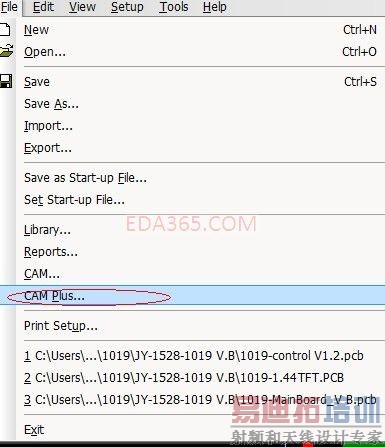

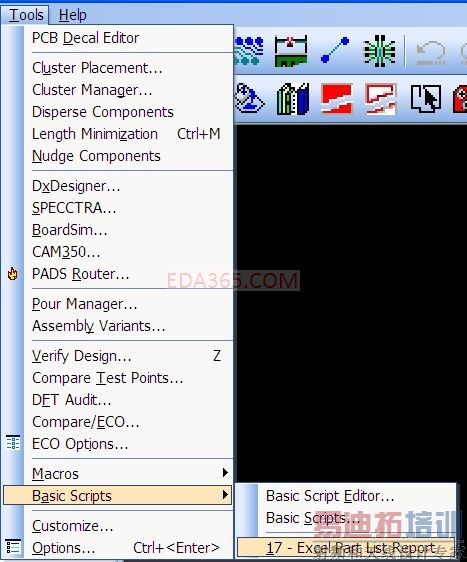

4）输出坐标数据。
