紧急求助，PADs怎么画Y型分支的等长线？

录入：edatop.com 点击：

具体点说，一块DSP+2块SDRAM，地址线需要走等长
问题是，DSP上的线是同时与2块SDRAM连接的，每个SDRAM内的地址线需要等长。
这种分支结构的等长如何走？

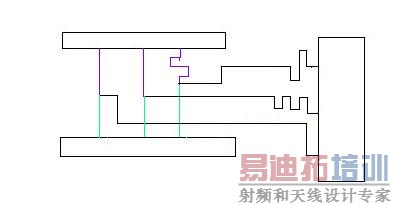

我下面画了个草图，连线歪歪扭扭的就是为了模拟实际元件引脚不对称的样子
我的目的是：所有的红色+蓝色线等长，同时呢，所有的绿色+蓝色线也等长
这种等长线怎么个走法？
谢谢！

设置T点就可以了,丁字型走线.

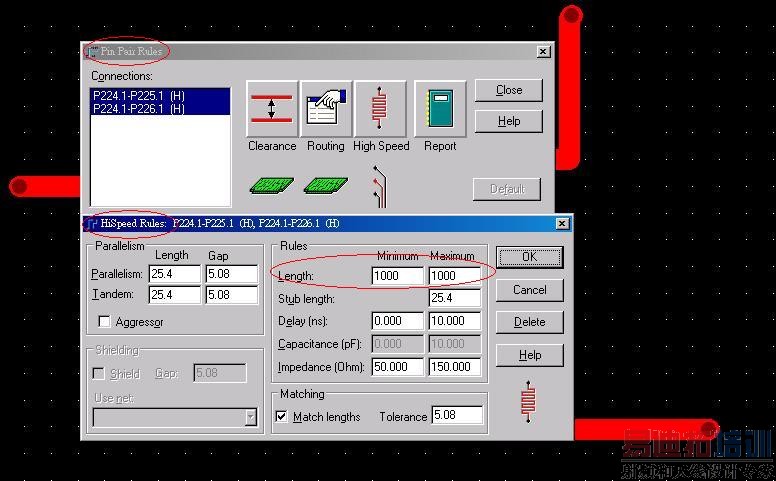

如圖示,
要畫等長線，就用蛇形線補不足的長度。

感谢你们两位的回复，问题是pads里如何设置T点？

不好意思,我用ALLEGRO的！

我画了半天，也没能画得很精确
大概有30多根线，全部是这种分支结构，上分支走等长，下分支也走等长，又不能像allegro设置T结点，不知道大家具体是怎么画出来的，不知能不能具体的讲解一下画法？
我大致想法如下：
先把上分支30支全部设置为等长走线，假设长度为1000，那么在每根线靠近中间的位置打孔，然后从孔引下分支走线。问题是，我怎么知道上分支连接到这个过孔的分支线的长度？苦恼啊

回覆：
如何设置T点？也就是说，具体怎么操作才能使两个分支一样长，蛇形线我会走，只是我不知道如何保证分支走线也一样长

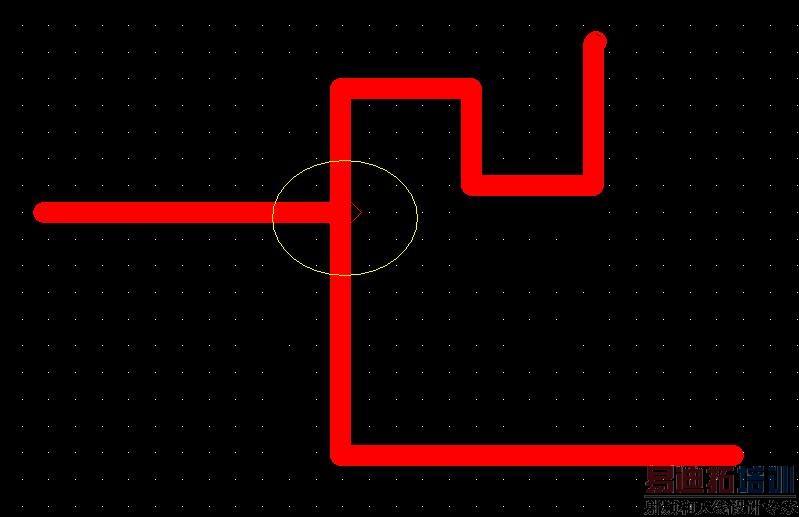

任意從一直線拉出一條線就變 T型線。

如何確認分支線一樣長度，

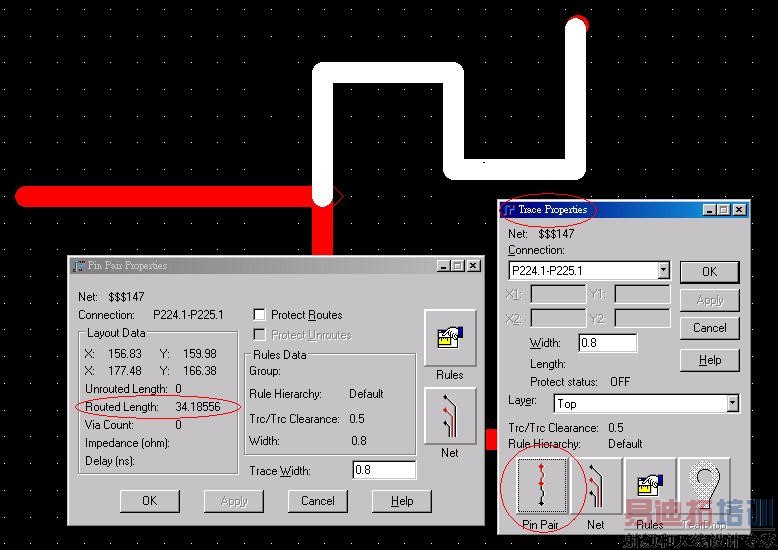

選取分支線的trace ---> 右鍵 ---> properties ----> pin pair ---> 就可看到所選之 routed長度
然後就調整到你要的一致長度。
