高频板,走等长线之前,需要有哪些特别设置吗

录入:edatop.com    点击:

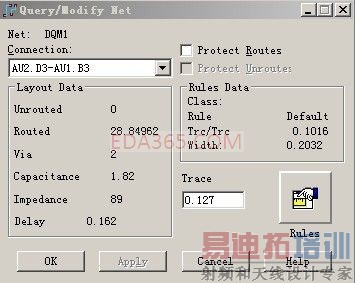

如何设置,才能让Capacitance,Impedance,Delay,这3项后面的数字显示出来呢?请大家帮忙,谢谢

我自己找了好久,也不知道是在哪里设置的,哪位高手知道的,指点一下

有没有知道怎么设置啊,帮忙解决一下

这里.

学习

要把内层设置成split属性才能显示那几项的数值

在Logic就可设置了!

看看,有什么内层!

真详细,不错!11111

我按照上面的设了,还是不行,

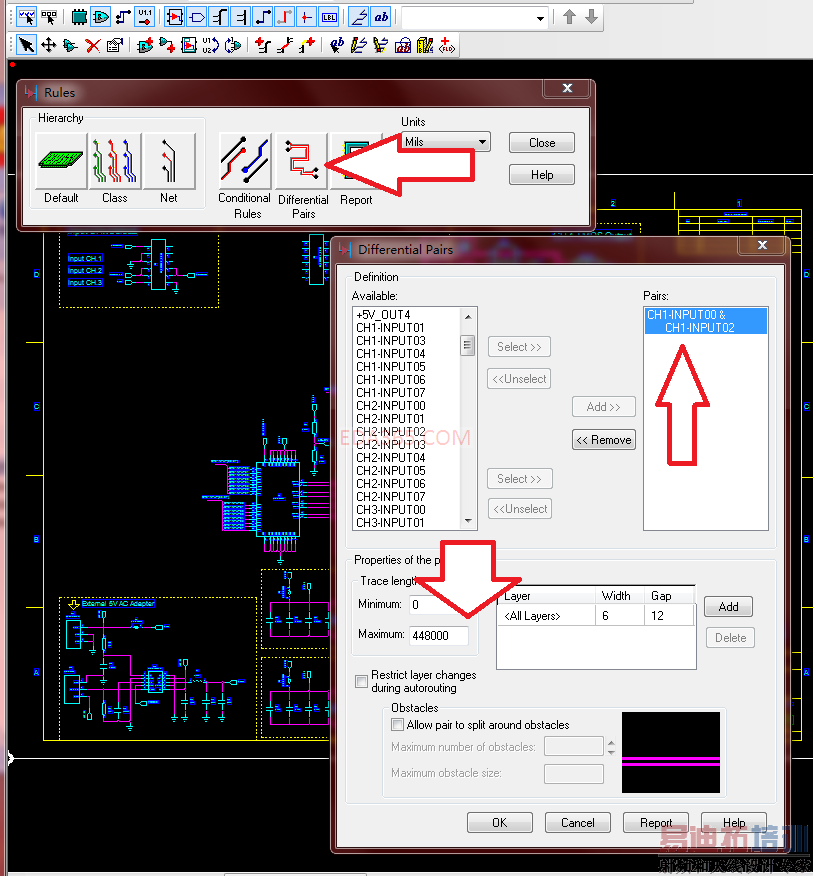

你是想要等长线?还是想要显示电容量,阻抗,延时?

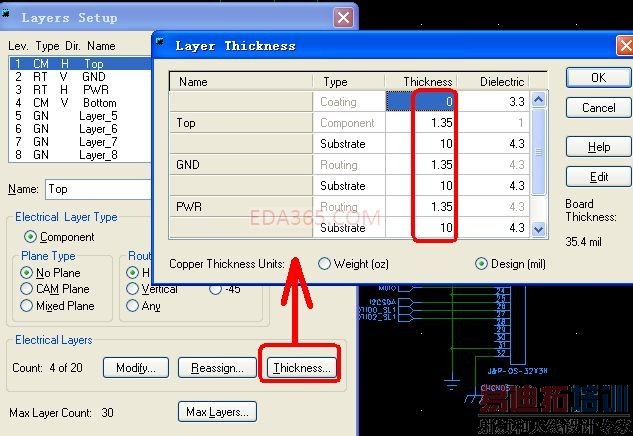

将板子的叠层按实际设置了,就可以显示 .

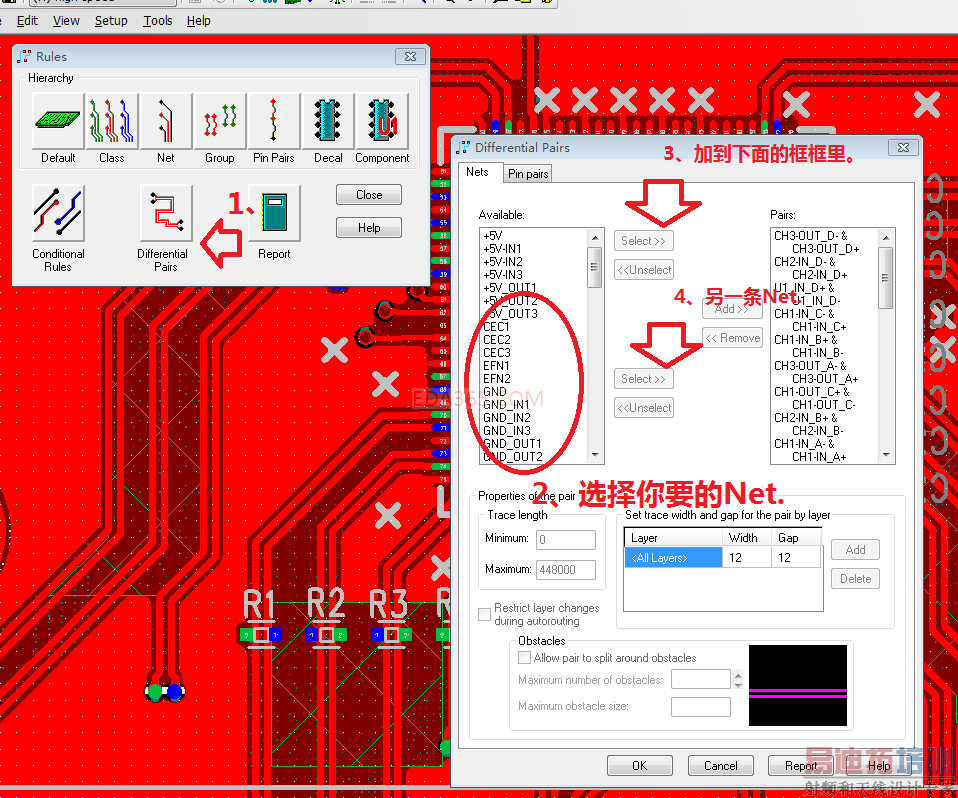

差分线我知道设置,就是希望显示电容量,阻抗,延时的值

多谢大家的帮忙,问题已经解决了
